Nomenclature des objets du standard topographique régional
L'ensemble des objets du standard sont détaillés ci-dessous par thématique / famille :
Néant
Néant
Néant
La nomenclature des objets du standard est disponible au format pdf et docx et elle est fournit avec un fichier gabarit modèle DWG.
- A: EAU POTABLE
- B: EAU PLUVIALE
- C: EAU USÉ
- D: UNITAIRE
- E: CHAUFFAGE
- F: ELECTRICITÉ
- G: ÉCLAIRAGE PUBLIC
- H: SIGNALISATION VERTICALE
- I: TÉLÉCOMMUNICATION
- J: GAZ
- K: INDÉTERMINÉ
- L: VOIRIE
- M: MARQUAGE AU SOL
- N: MOBILIER URBAIN
- O: NIVELLEMENT
- P: VOIE FERRÉE
- Q: TRANSPORT
- R: BATI
- S: CLÔTURE
- T: JARDIN
- U: AMÉNAGEMENT SPORTIF
- V: PROPRIÉTÉ
- W: HYDROGRAPHIE
- X: OUVRAGE MARITIME
- Y: SIGT
- Z: HABILLAGE

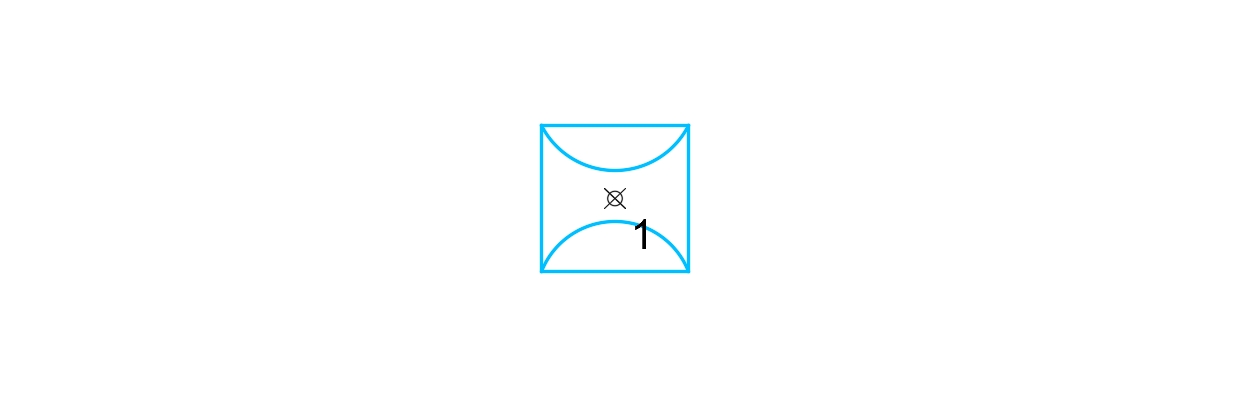

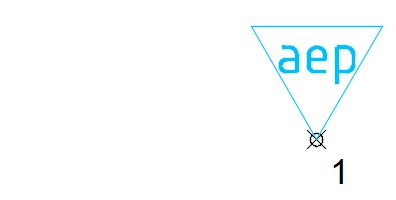

A: famille EAU POTABLE
1. Objets linéaires de surface
Néant

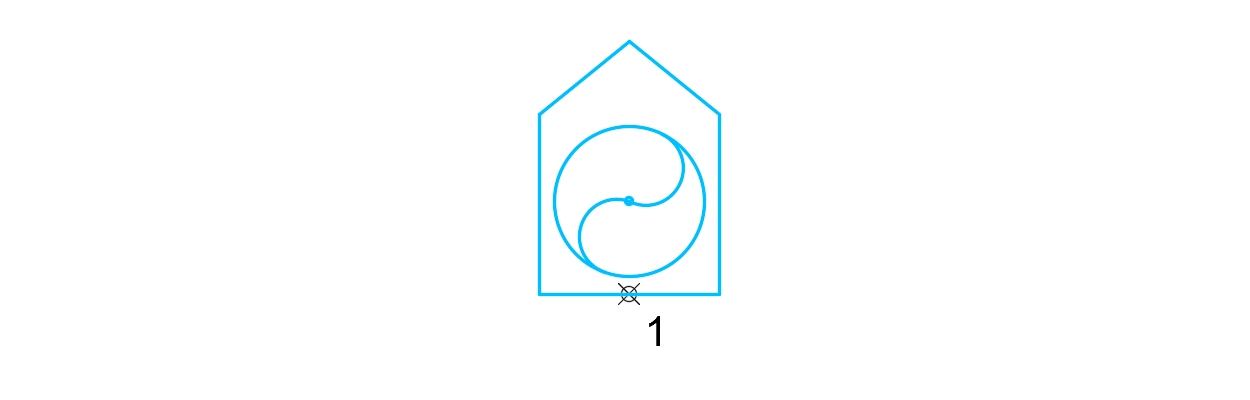

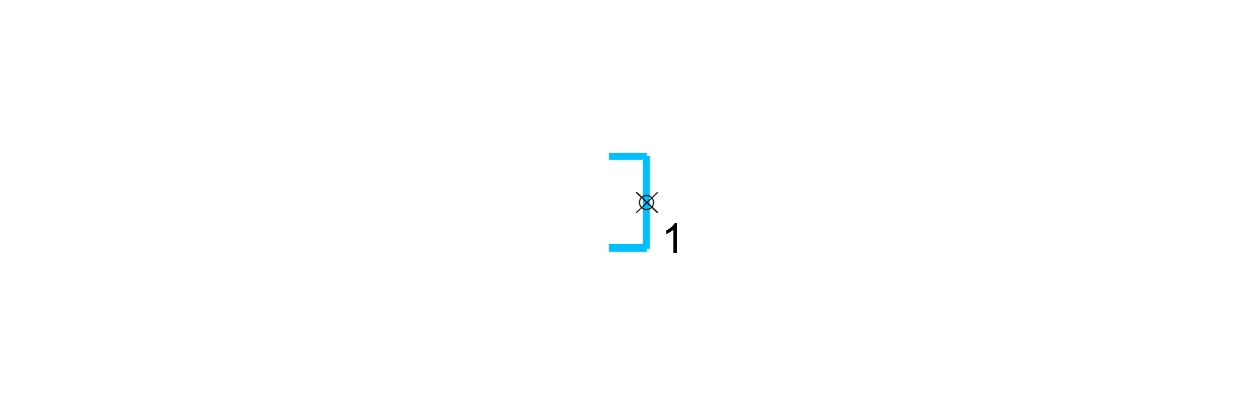

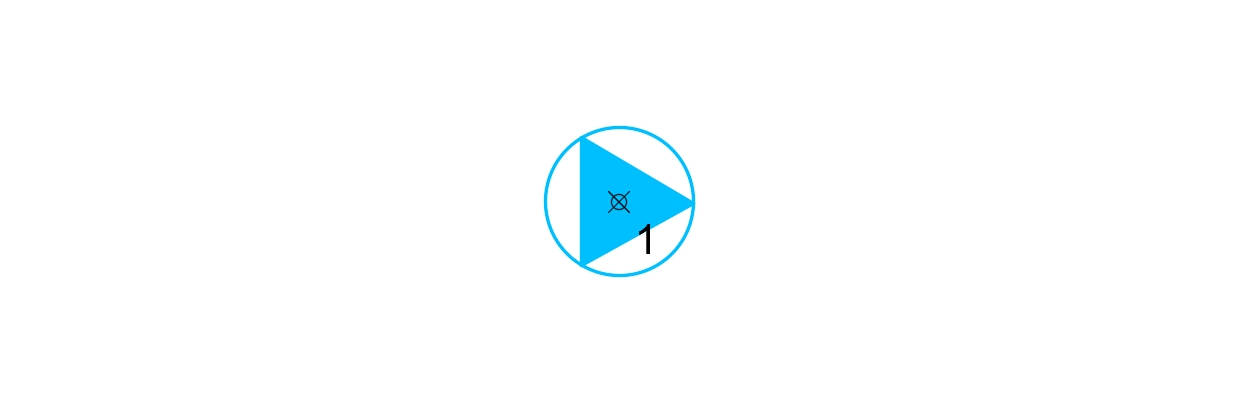

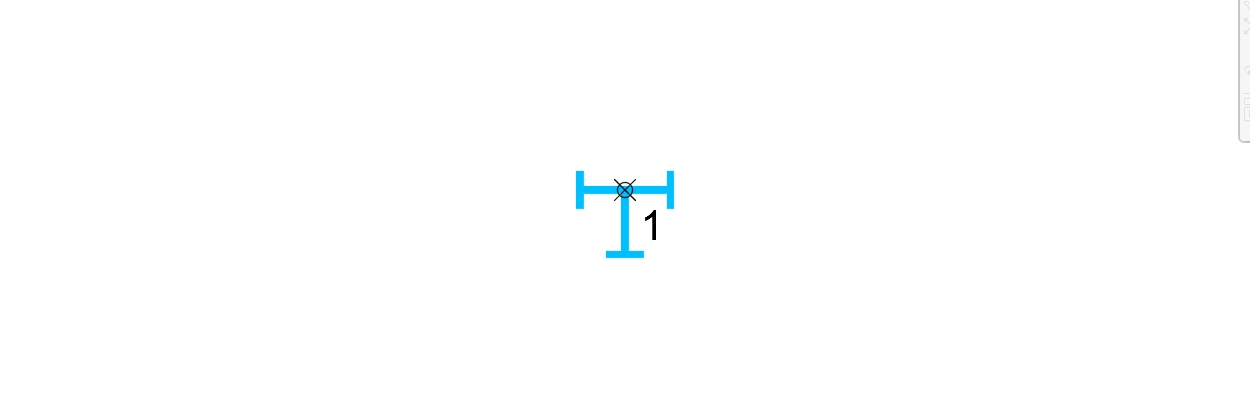

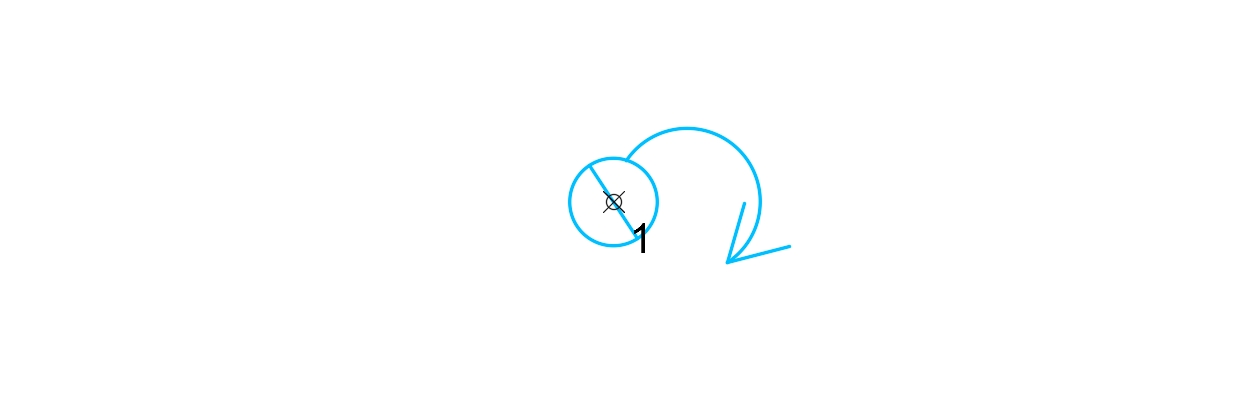

2. Objets ponctuels de surface

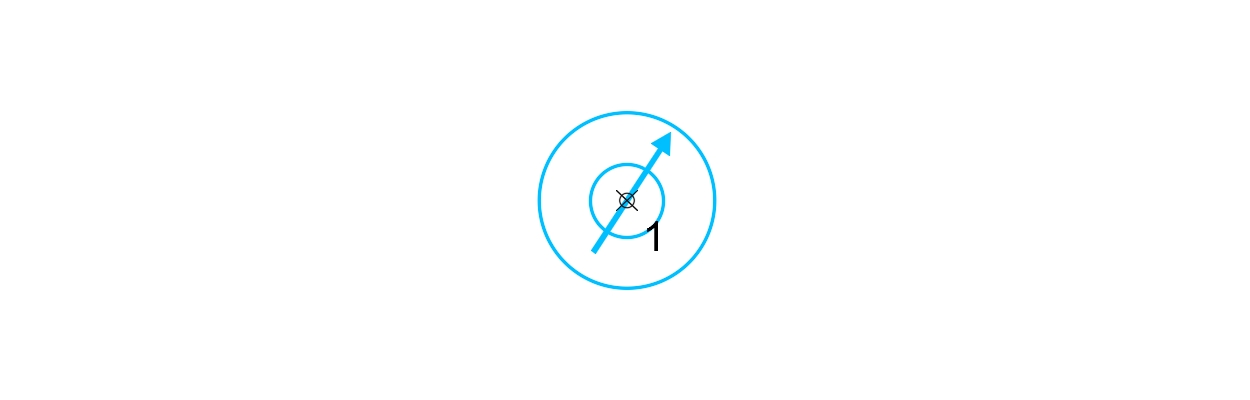

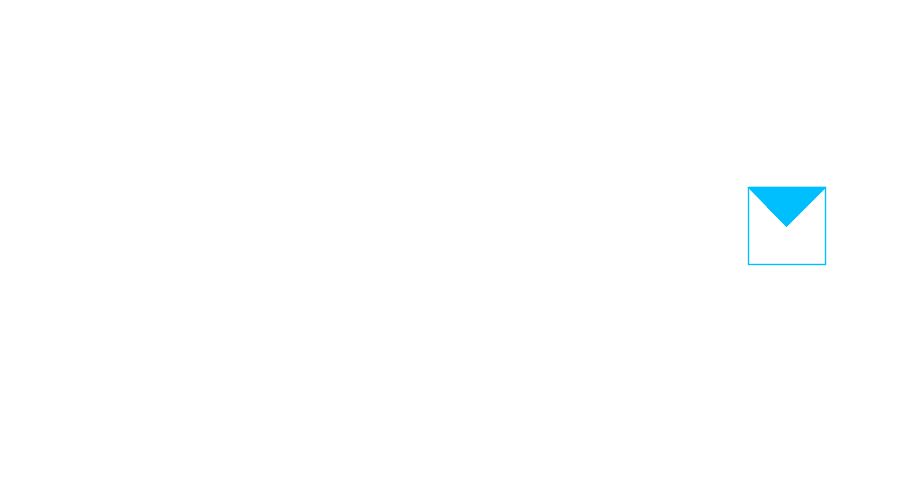

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| AP_0000 | Coffret | Eau potable | EAUPO_SCS | AffleurantSymbole |
 |

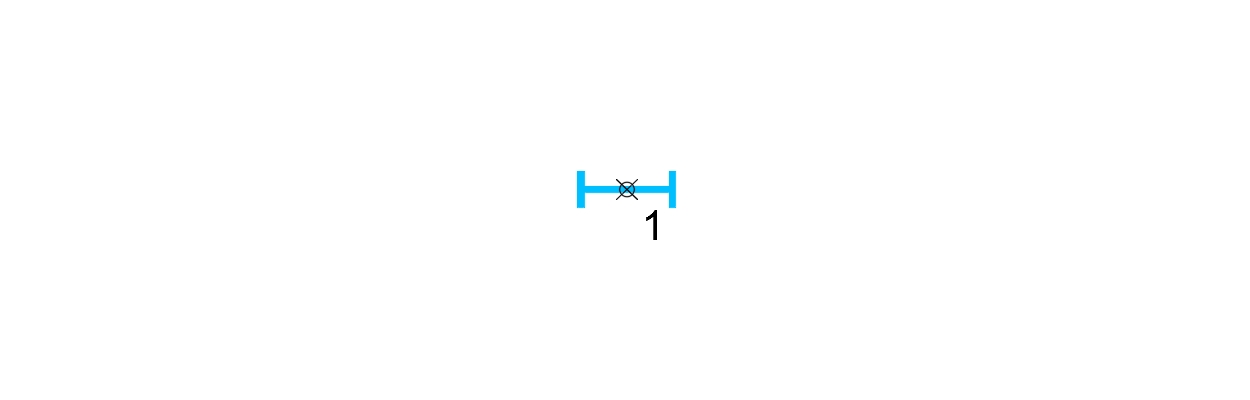

| AP_0001 | Bouche à clé | Eau potable | EAUPO_SCS | AffleurantSymbole |
 |

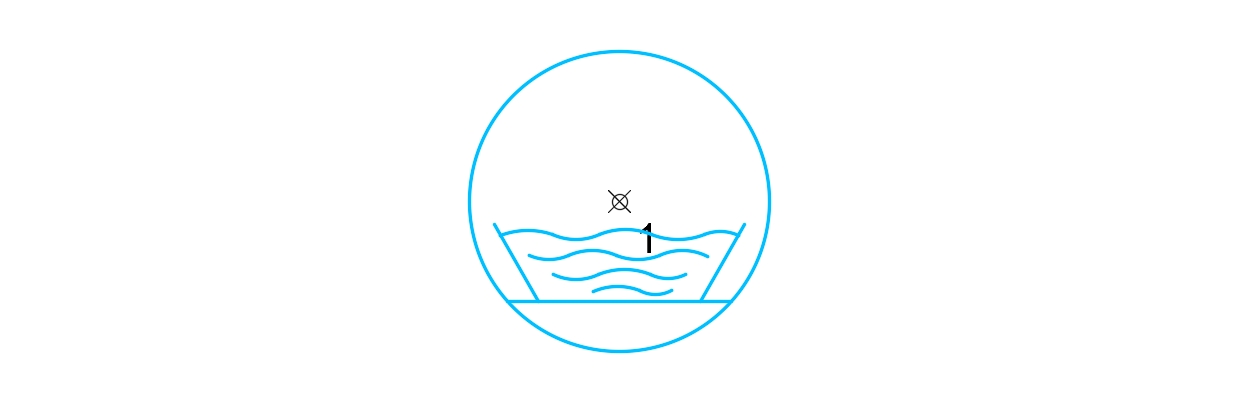

| AP_0002 | Citerneau circulaire | Eau potable | EAUPO_SCS | AffleurantSymbole |
 |

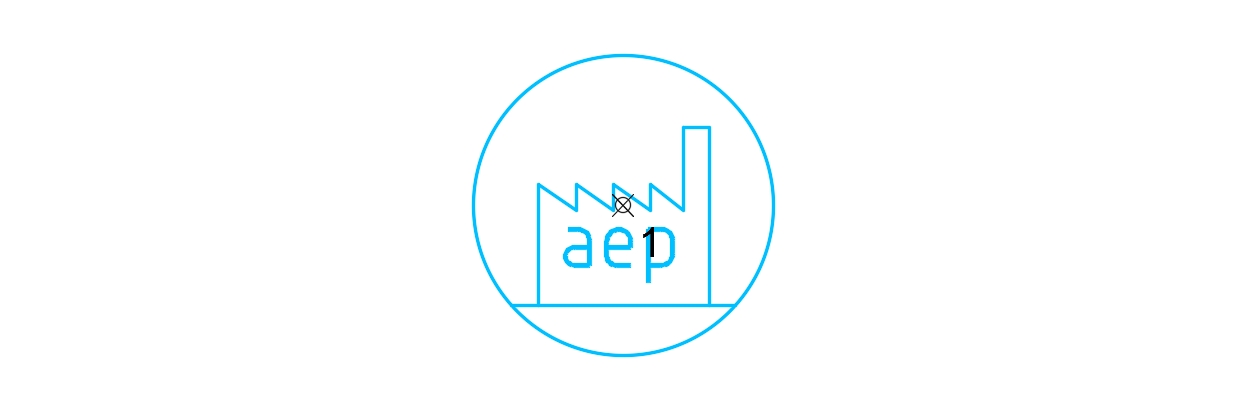

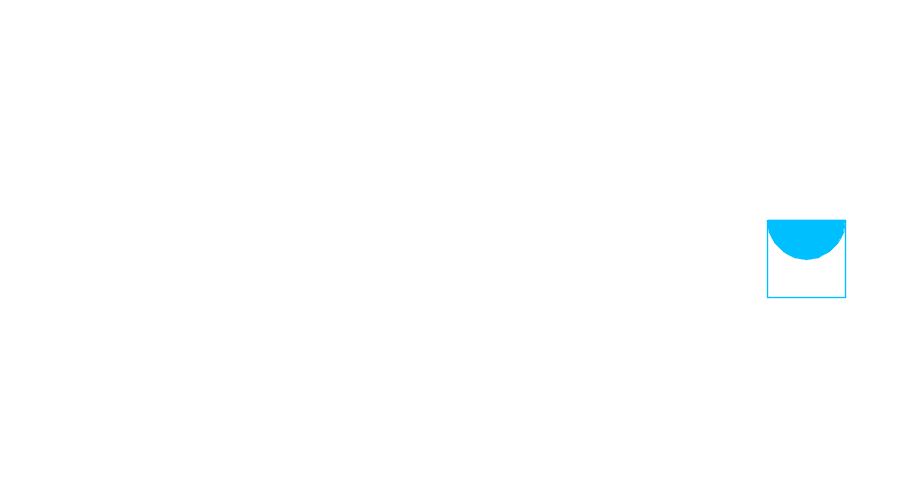

| AP_0003 | Regard carré | Eau potable | EAUPO_SCS | AffleurantSymbole |
 |
| AP_0004 | Bouche d'arrosage | Eau potable | EAUPO_SCS | AffleurantSymbole |
 |

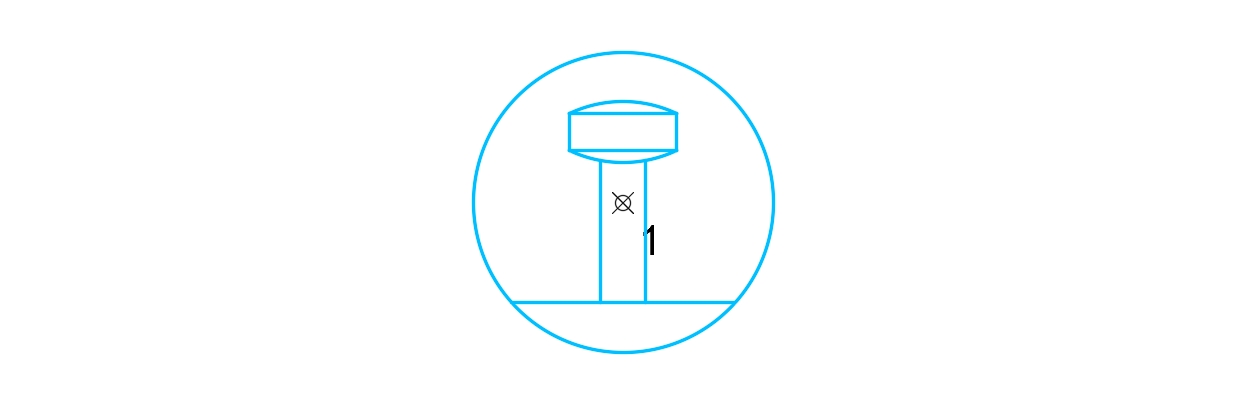

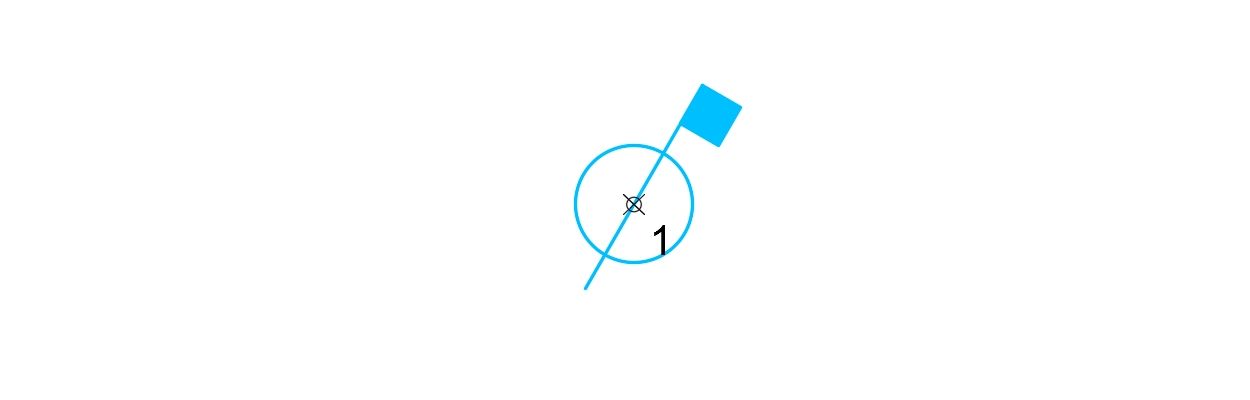

| AP_0005 | Poteau incendie | Eau potable | EAUPO_SCS | AffleurantSymbole |
 |
| AP_0006 | Bouche incendie | Eau potable | EAUPO_SCS | AffleurantSymbole |
 |
| AP_0007 | Massif incendie | Eau potable | EAUPO_SCS | AffleurantSymbole, AffleurantGeometrique |
 |
| AP_0008 | Bouche incendie rectangulaire | Eau potable | EAUPO_SCS | AffleurantSymbole |
 |
| AP_0009 | Chambre de vannes | Eau potable | EAUPO_SCS | AffleurantSymbole |
 |
| AP_0010 | Borne AEP | Eau potable | EAUPO_SCS | AffleurantSymbole |
 |
| AP_0011 | Puits | Eau potable | EAUPO_SCS | AffleurantSymbole, AffleurantGeometrique |
 |
| AP_0012 | Point de mesure (TN/GST) | Eau potable | EAUPO_SCI | PointLeve |
 |
| AP_0013 | Altitude supplémentaire | Eau potable | EAUPO_SCI | PointLeve |
 |
| AP_0014 | Texte information | Eau potable | EAUPO_SCI | Non concerné |
 |

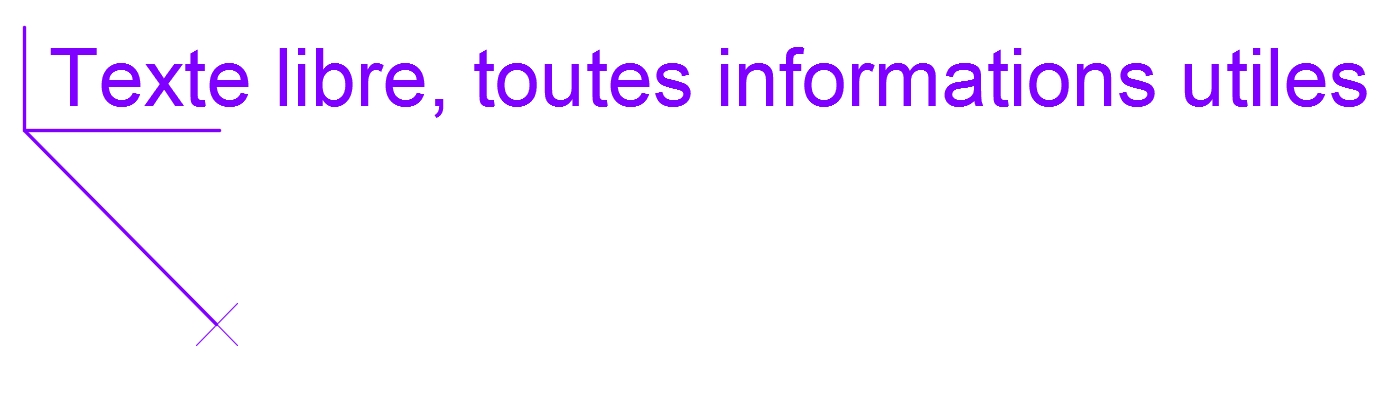

| AP_0015 | Texte libre | Eau potable | EAUPO_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| AL_0021 | Canalisation eau potable | Eau potable | EAUPO_SCT | Non concerné |
 |
| AL_0022 | Canalisation eau potable sous fourreau | Eau potable | EAUPO_SCT | Non concerné |
 |
| AL_0023 | Fourreau en attente | Eau potable | EAUPO_SCT | Non concerné |
 |

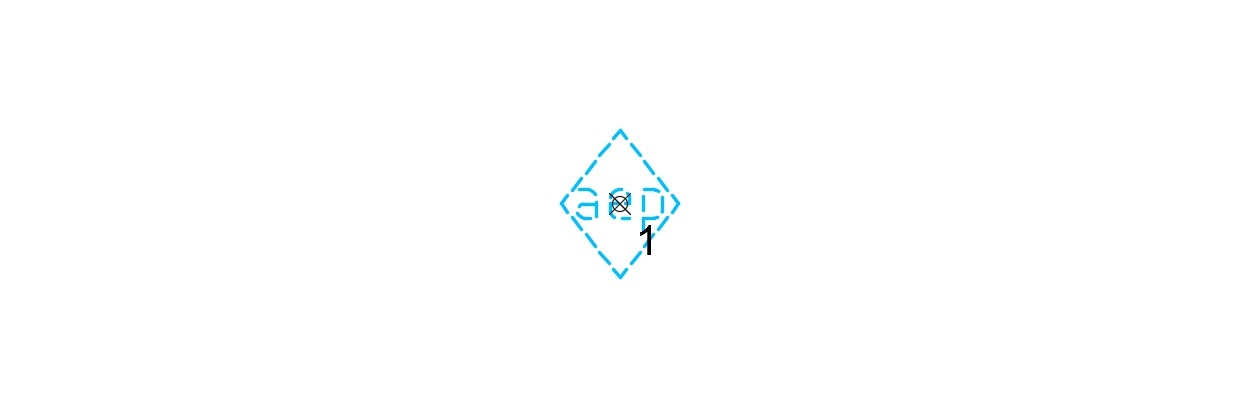

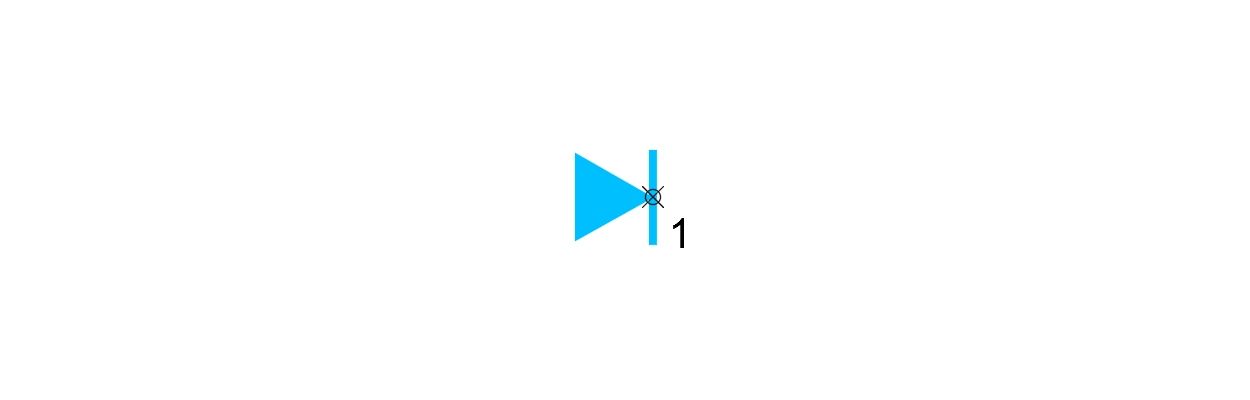

4. Objets ponctuels de sous-sol

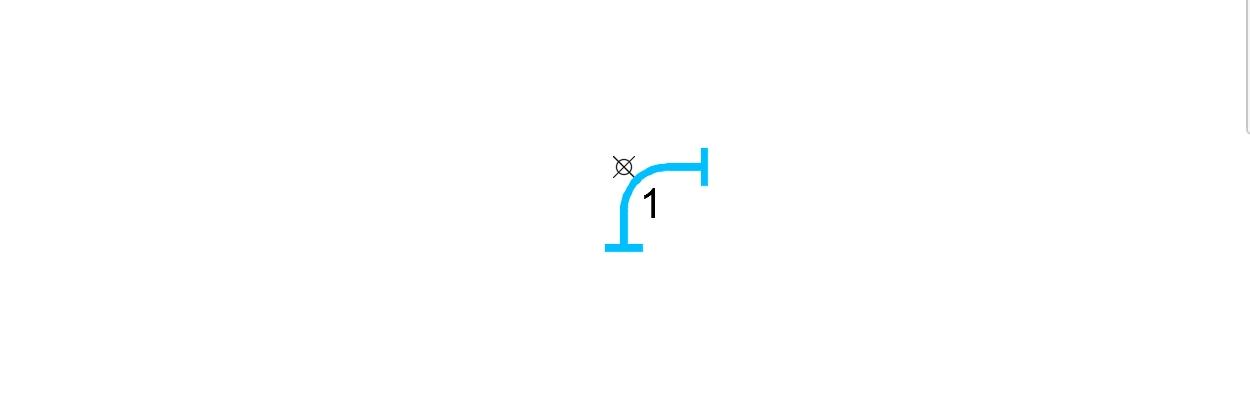

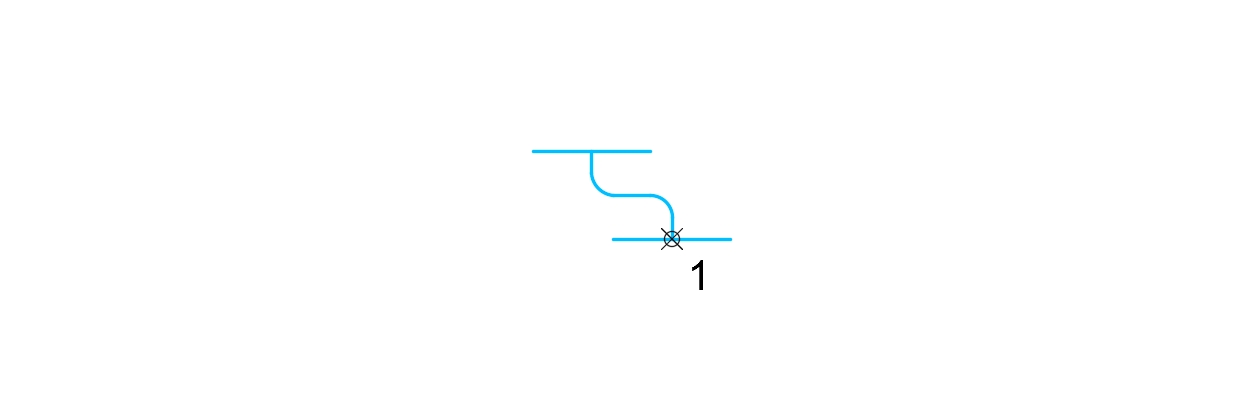

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| AP_0041 | Vanne | Eau potable | EAUPO_SCT | Non concerné |
 |
| AP_0042 | Ventouse | Eau potable | EAUPO_SCT | Non concerné |
 |
| AP_0043 | Cône de réduction | Eau potable | EAUPO_SCT | Non concerné |
 |
| AP_0044 | Chambre rectangulaire | Eau potable | EAUPO_SCT | Non concerné |
 |
| AP_0045 | Citerneau circulaire | Eau potable | EAUPO_SCT | Non concerné |
 |

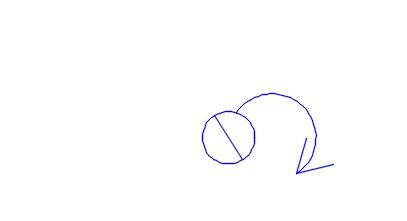

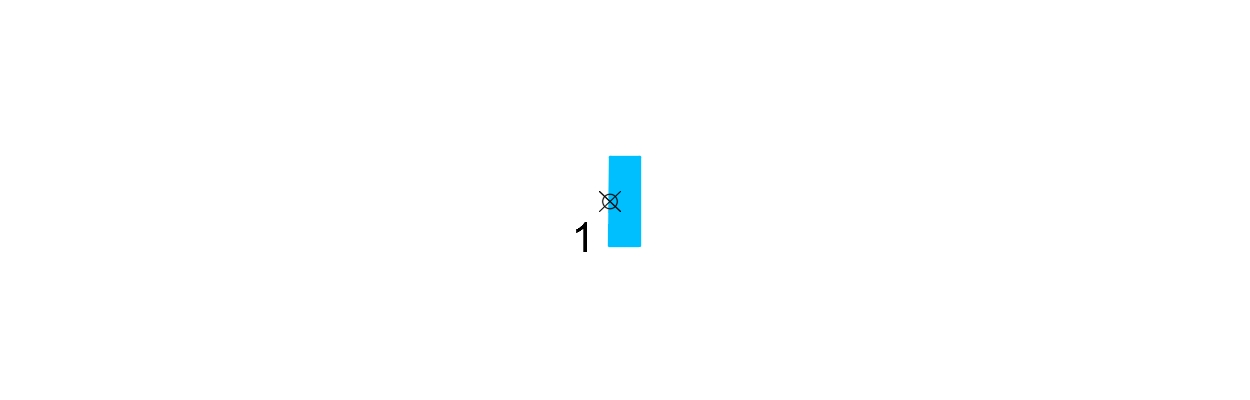

B: famille EAU PLUVIALE
1. Objets linéraires de surface

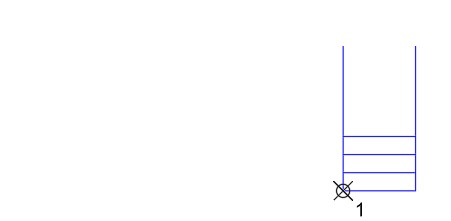

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| BL_0061 | Ouvrage annexe | Eau pluviale | EAUPL_SCS | HabillageLigne |
 |

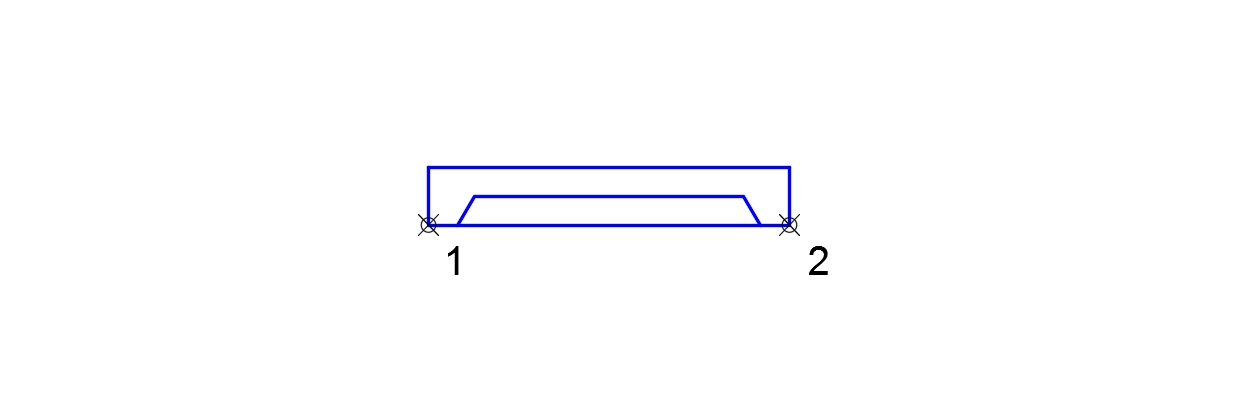

| BL_0062 | Caniveau de drainage (L>1,00m) | Eau pluviale | EAUPL_SCS | HabillageLigne |
 |
| BL_0063 | Bassin tampon | Eau pluviale | EAUPL_SCS | HabillageLigne |
 |
| BL_0064 | Fossé levé en axe (l<0.5m) | Eau pluviale | EAUPL_SCS | HabillageLigne |
 |
| BL_0065 | Fossé levé sur un coté (l>0.5m) | Eau pluviale | EAUPL_SCS | HabillageLigne |
 |
| BL_0066 | Busage fossé rectiligne | Eau pluviale | EAUPL_SCS | HabillageLigne |
 |
| BL_0067 | Départ de busage | Eau pluviale | EAUPL_SCS | HabillageLigne |
 |
| BL_0068 | Gargouille | Eau pluviale | EAUPL_SCS | AffleurantGeometrique |
 |

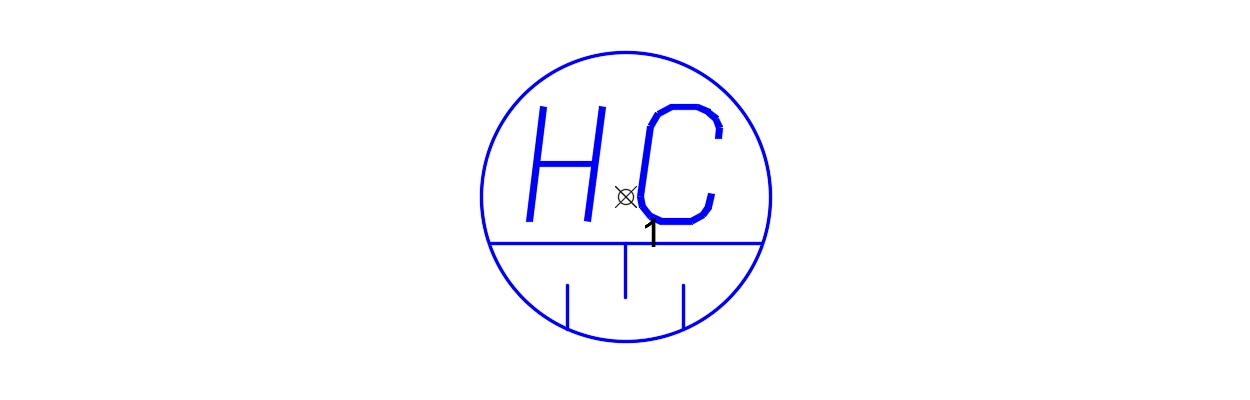

2. Objets ponctuels de surface

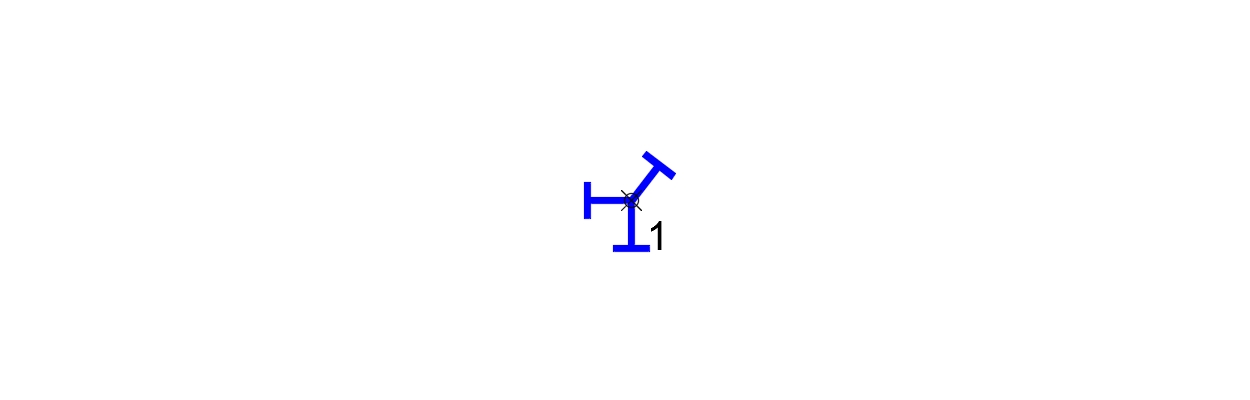

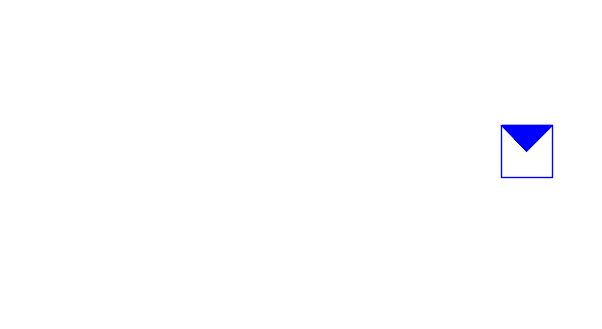

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| BP_0081 | Tampon d'eau pluviale circulaire | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |
| BP_0082 | Citerneau d'eau pluviale | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |
| BP_0083 | Grille circulaire d'eau pluviale | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |
| BP_0084 | Tampon d'eau pluviale carré | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |
| BP_0085 | Tampon d'eau pluviale (diagonale) | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |

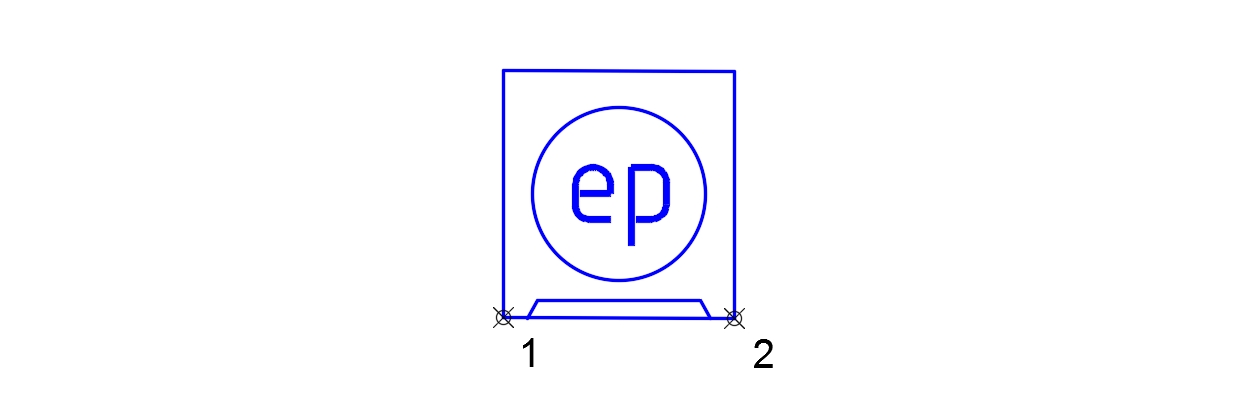

| BP_0086 | Trappe carrée d'eau pluviale | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |
| BP_0087 | Trappe rectangulaire d'eau pluviale | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |
| BP_0088 | Grille carrée d'eau pluviale | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |

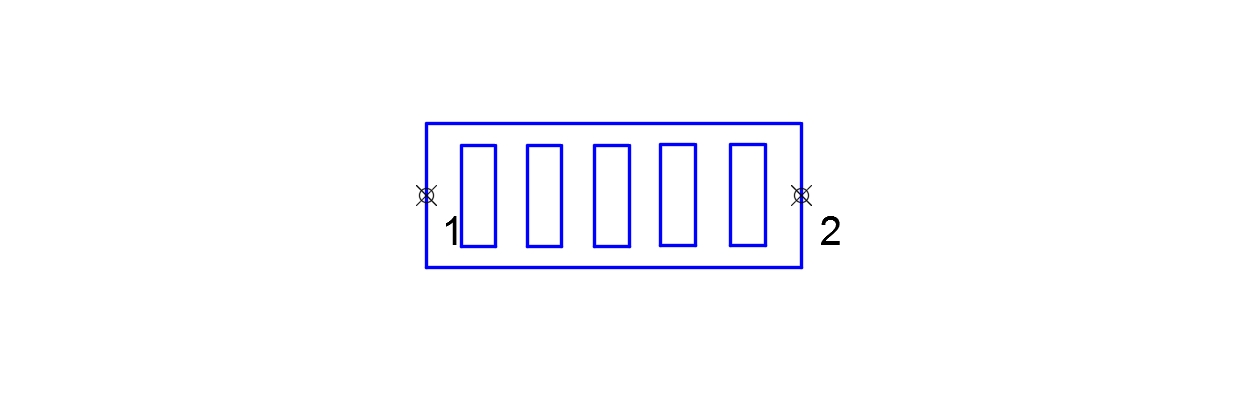

| BP_0089 | Grille rectangle d'eau pluviale | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |
| BP_0090 | Avaloir (siphoïde) | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |

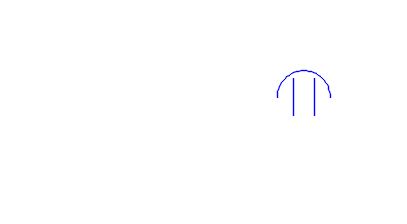

| BP_0091 | Avaloir (gueule de loup) | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |
| BP_0092 | Avaloir (tampon) | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |
| BP_0093 | Grille avaloir | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |
| BP_0094 | Armoire d'eau pluviale | Eau pluviale | EAUPL_SCS | AffleurantSymbole |
 |

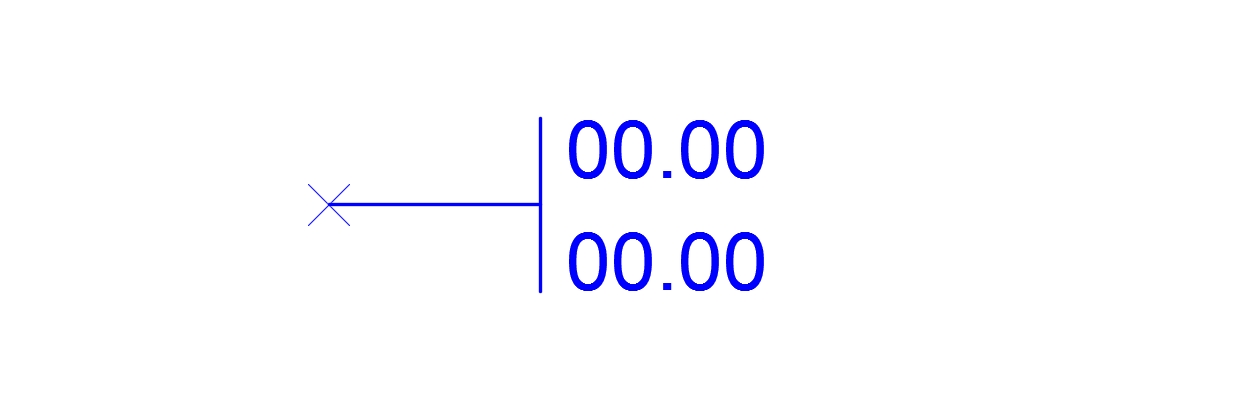

| BP_0095 | Fil d'eau supplémentaire | Eau pluviale | EAUPL_SCI | PointLeve |
 |
| BP_0096 | Point de mesure (TN/GST) | Eau pluviale | EAUPL_SCI | PointLeve |
 |
| BP_0097 | Altitude supplémentaire | Eau pluviale | EAUPL_SCI | PointLeve |
 |
| BP_0098 | Texte information | Eau pluviale | EAUPL_SCI | Non concerné |
 |
| BP_0099 | Texte libre | Eau pluviale | EAUPL_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| BL_0101 | Conduitre d'eau pluviale | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BL_0102 | Conduite galerie | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BL_0103 | Conduite indéterminée d'eau pluviale | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BL_0104 | Drain | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BL_0105 | Fourreau en attente | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BL_0106 | Chambre de forme complexe | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BL_0107 | Ouvrage annexe souterrain | Eau pluviale | EAUPL_SCT | Non concerné |
 |
4. Objets ponctuels de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| BP_0121 | Citerneau circulaire | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BP_0122 | Citerneau carré | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BP_0123 | Cheminée carrée | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BP_0124 | Cheminée circulaire | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BP_0125 | Extrémité de conduite | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BP_0126 | Cône de réduction | Eau pluviale | EAUPL_SCT | Non concerné |
 |
| BP_0127 | Changement de matériau | Eau pluviale | EAUPL_SCT | Non concerné |
 |
C: famille EAU USÉE
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| CL_0141 | Ouvrage annexe | Eau usée | EAUUS_SCS | HabillageLigne |
 |

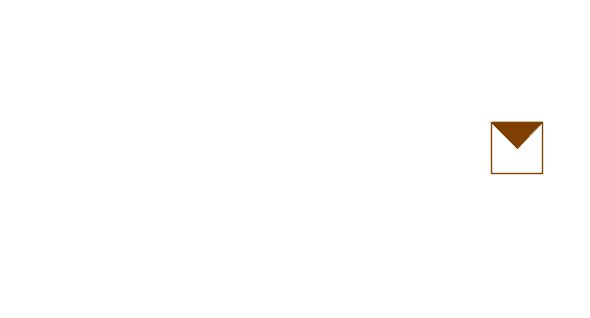

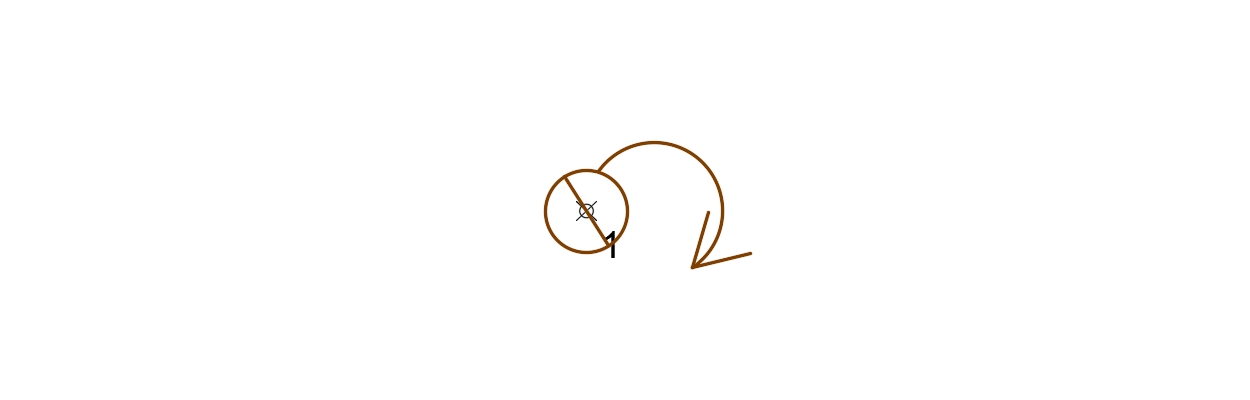

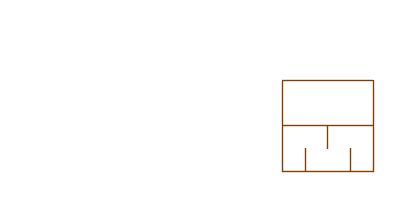

2. Objets ponctuels de surface

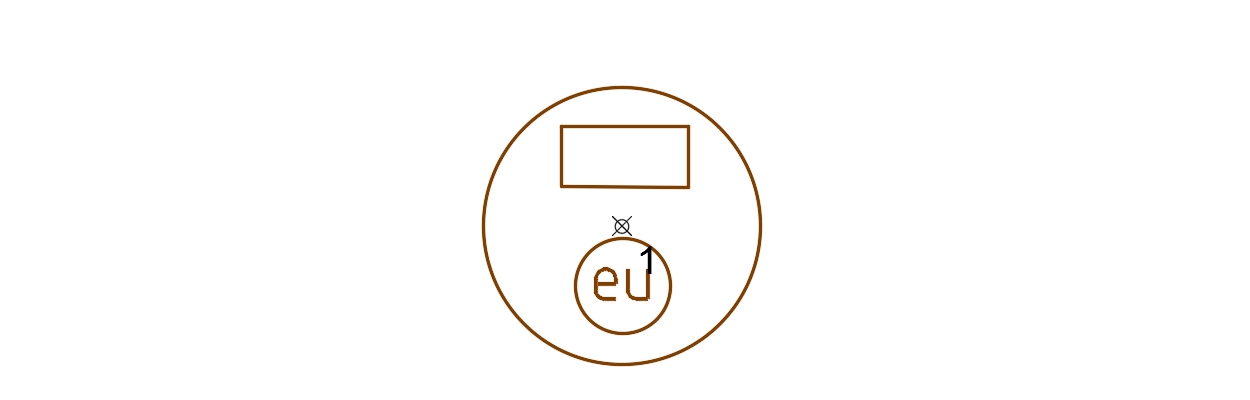

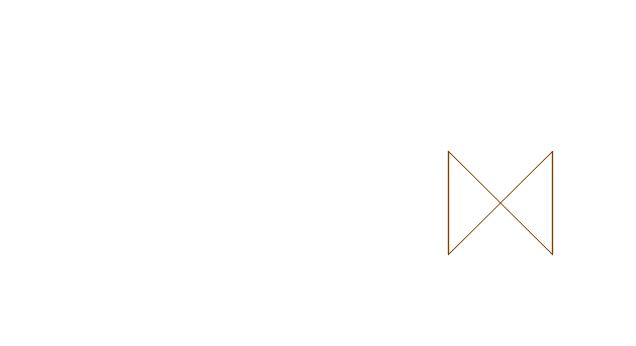

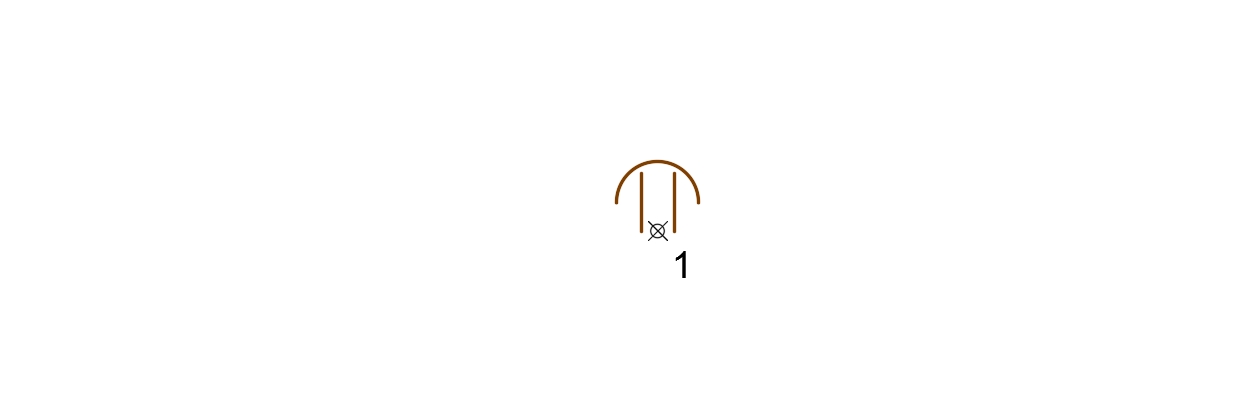

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| CP_0161 | Tampon d'eau usée circulaire | Eau usée | EAUUS_SCS | AffleurantSymbole |
 |
| CP_0162 | Citerneau d'eau usée | Eau usée | EAUUS_SCS | AffleurantSymbole |
 |
| CP_0163 | Tampon d'eau usée carré | Eau usée | EAUUS_SCS | AffleurantSymbole |
 |
| CP_0164 | Tampon d'eau usée (diagonale) | Eau usée | EAUUS_SCS | AffleurantSymbole |
 |
| CP_0165 | Trappe carrée d'eau usée | Eau usée | EAUUS_SCS | AffleurantSymbole |
 |
| CP_0166 | Trappe rectangulaire d'eau usée | Eau usée | EAUUS_SCS | AffleurantSymbole |
 |
| CP_0167 | Armoire d'eau usée | Eau usée | EAUUS_SCS | AffleurantSymbole |
 |

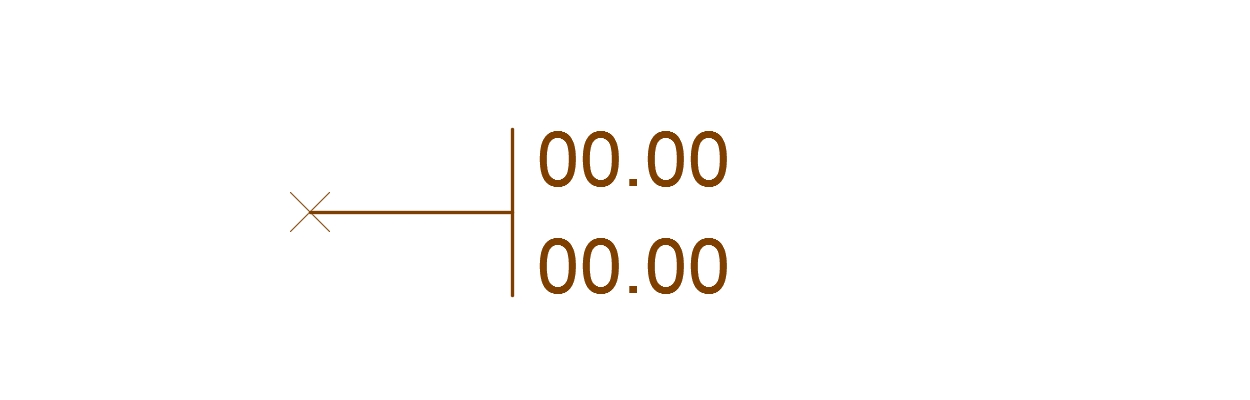

| CP_0168 | Point de mesure (TN/GST) | Eau usée | EAUUS_SCI | PointLeve |
 |
| CP_0169 | Altitude supplémentaire | Eau usée | EAUUS_SCI | PointLeve |
 |
| CP_0170 | Texte information | Eau usée | EAUUS_SCI | Non concerné |
 |
| CP_0171 | Texte libre | Eau usée | EAUUS_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| CL_0181 | Conduitre eau usée | Eau usée | EAUUS_SCT | Non concerné |
 |
| CL_0182 | Conduite galerie | Eau usée | EAUUS_SCT | Non concerné |
 |
| CL_0183 | Conduite indéterminée assainissement | Eau usée | EAUUS_SCT | Non concerné |
 |
| CL_0184 | Fourreau en attente | Eau usée | EAUUS_SCT | Non concerné |
 |
| CL_0185 | Chambre de forme complexe | Eau usée | EAUUS_SCT | Non concerné |
 |
| CL_0186 | Ouvrage annexe souterrain | Eau usée | EAUUS_SCT | Non concerné |
 |

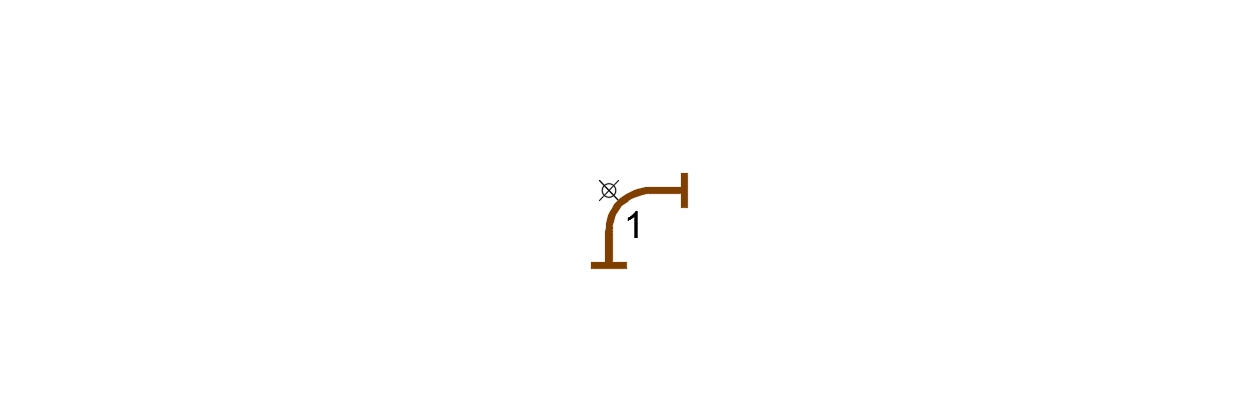

4. Objets ponctuels de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| CP_0201 | Citerneau circulaire | Eau usée | EAUUS_SCT | Non concerné |
 |
| CP_0202 | Citerneau carré | Eau usée | EAUUS_SCT | Non concerné |
 |
| CP_0203 | Cheminée carrée | Eau usée | EAUUS_SCT | Non concerné |
 |
| CP_0204 | Cheminée circulaire | Eau usée | EAUUS_SCT | Non concerné |
 |

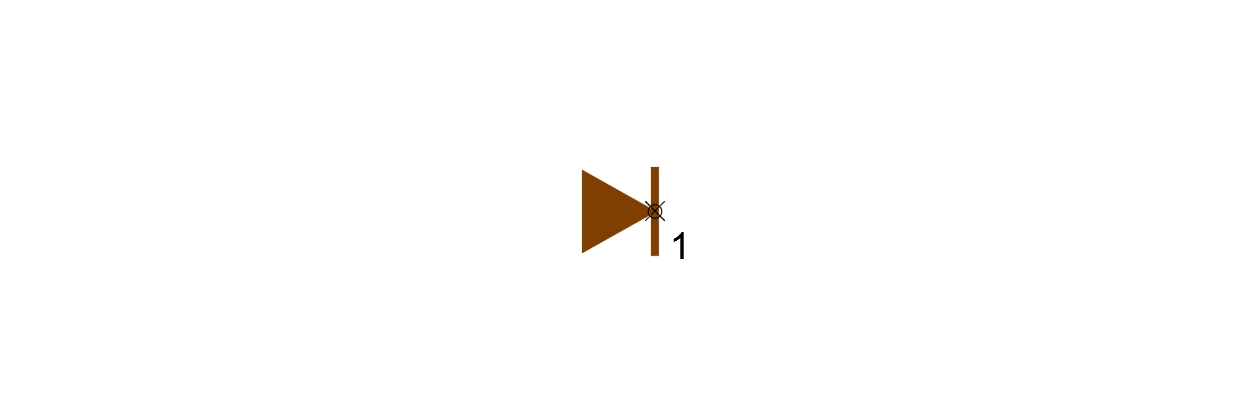

| CP_0205 | Extrémité de conduite | Eau usée | EAUUS_SCT | Non concerné |
 |
| CP_0206 | Cône de réduction | Eau usée | EAUUS_SCT | Non concerné |
 |
| CP_0207 | Changement de matériau | Eau usée | EAUUS_SCT | Non concerné |
 |
D: famille UNITAIRE
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| DL_0221 | Ouvrage annexe | Unitaire | UNITA_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| DP_0241 | Tampon unitaire circulaire | Unitaire | UNITA_SCS | AffleurantSymbole |
 |
| DP_0242 | Citerneau unitaire | Unitaire | UNITA_SCS | AffleurantSymbole |
 |
| DP_0243 | Tampon unitaire carré | Unitaire | UNITA_SCS | AffleurantSymbole |
 |
| DP_0244 | Tampon unitaire (diagonale) | Unitaire | UNITA_SCS | AffleurantSymbole |
 |
| DP_0245 | Trappe carrée unitaire | Unitaire | UNITA_SCS | AffleurantSymbole |
 |
| DP_0246 | Trappe rectangulaire unitaire | Unitaire | UNITA_SCS | AffleurantSymbole |
 |
| DP_0247 | Armoire unitaire | Unitaire | UNITA_SCS | AffleurantSymbole |
 |
| DP_0248 | Point de mesure (TN/GST) | Unitaire | UNITA_SCI | PointLeve |
 |
| DP_0249 | Altitude supplémentaire | Unitaire | UNITA_SCI | PointLeve |
 |
| DP_0250 | Texte information | Unitaire | UNITA_SCI | Non concerné |
 |
| DP_0251 | Texte libre | Unitaire | UNITA_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| DL_0261 | Conduitre unitaire | Unitaire | UNITA_SCT | Non concerné |
 |
| DL_0262 | Conduite galerie | Unitaire | UNITA_SCT | Non concerné |
 |
| DL_0263 | Conduite indéterminée unitaire | Unitaire | UNITA_SCT | Non concerné |
 |
| DL_0264 | Fourreau en attente | Unitaire | UNITA_SCT | Non concerné |
 |
| DL_0265 | Chambre de forme complexe | Unitaire | UNITA_SCT | Non concerné |
 |
| DL_0266 | Ouvrage annexe souterrain | Unitaire | UNITA_SCT | Non concerné |
 |
4. Objets ponctuels de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| DP_0281 | Citerneau circulaire | Unitaire | UNITA_SCT | Non concerné |
 |
| DP_0282 | Citerneau carré | Unitaire | UNITA_SCT | Non concerné |
 |
| DP_0283 | Cheminée carrée | Unitaire | UNITA_SCT | Non concerné |
 |
| DP_0284 | Cheminée circulaire | Unitaire | UNITA_SCT | Non concerné |
 |
| DP_0285 | Extrémité de conduite | Unitaire | UNITA_SCT | Non concerné |
 |
| DP_0286 | Cône de réduction | Unitaire | UNITA_SCT | Non concerné |
 |
| DP_0287 | Changement de matériau | Unitaire | UNITA_SCT | Non concerné |
 |

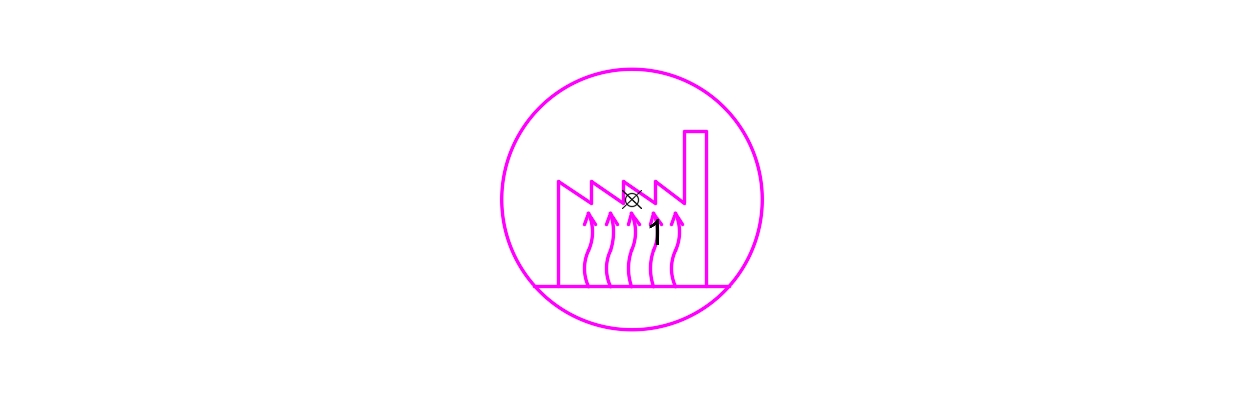

E: famille CHAUFFAGE
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| EL_0301 | Ouvrage spécial | Chauffage | CHAUF_SCS | HabillageLigne |
 |

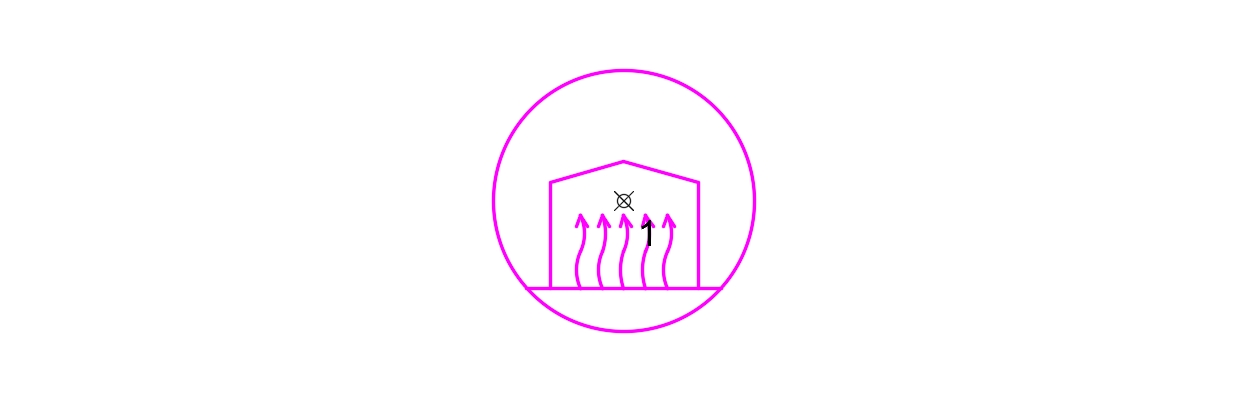

2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| EP_0321 | Bouche à clé de chauffage | Chauffage | CHAUF_SCS | AffleurantSymbole |
 |
| EP_0322 | Tampon circulaire de chauffage | Chauffage | CHAUF_SCS | AffleurantSymbole |
 |
| EP_0323 | Trappe rectangulaire de chauffage | Chauffage | CHAUF_SCS | AffleurantSymbole |
 |
| EP_0324 | Tampon carré de chauffage | Chauffage | CHAUF_SCS | AffleurantSymbole |
 |
| EP_0325 | Point de mesure (TN/GST) | Chauffage | CHAUF_SCI | PointLeve |
 |
| EP_0326 | Altitude supplémentaire | Chauffage | CHAUF_SCI | PointLeve |
 |
| EP_0327 | Texte information | Chauffage | CHAUF_SCI | Non concerné |
 |
| EP_0328 | Texte libre | Chauffage | CHAUF_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| EL_0341 | Caniveau de chauffage | Chauffage | CHAUF_SCT | Non concerné |
 |
| EL_0342 | Conduite en pleine terre | Chauffage | CHAUF_SCT | Non concerné |
 |
| EL_0343 | Câble de télécommande | Chauffage | CHAUF_SCT | Non concerné |
 |
| EL_0344 | Bord de caniveau | Chauffage | CHAUF_SCT | Non concerné |
 |
| EL_0345 | Fourreau de chauffage | Chauffage | CHAUF_SCT | Non concerné |
 |
| EL_0346 | Chambre de forme complexe | Chauffage | CHAUF_SCT | Non concerné |
 |

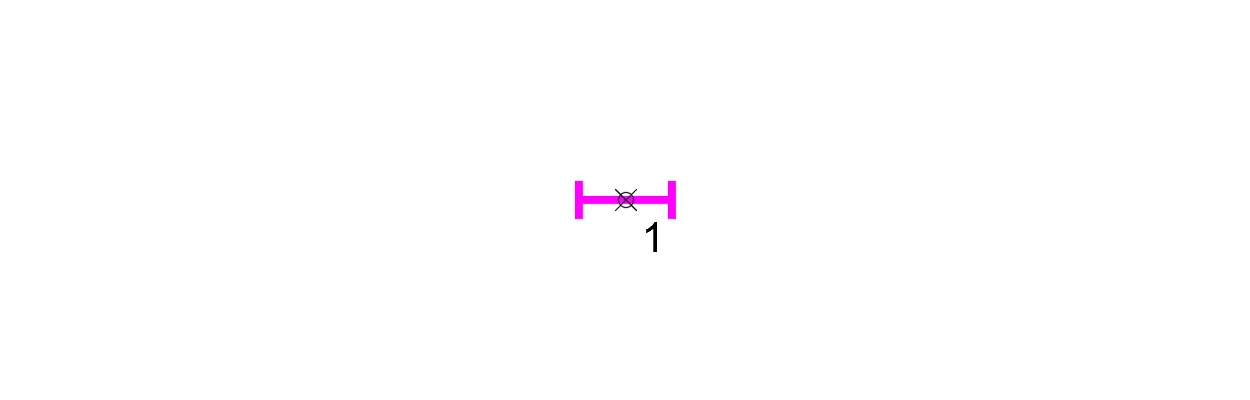

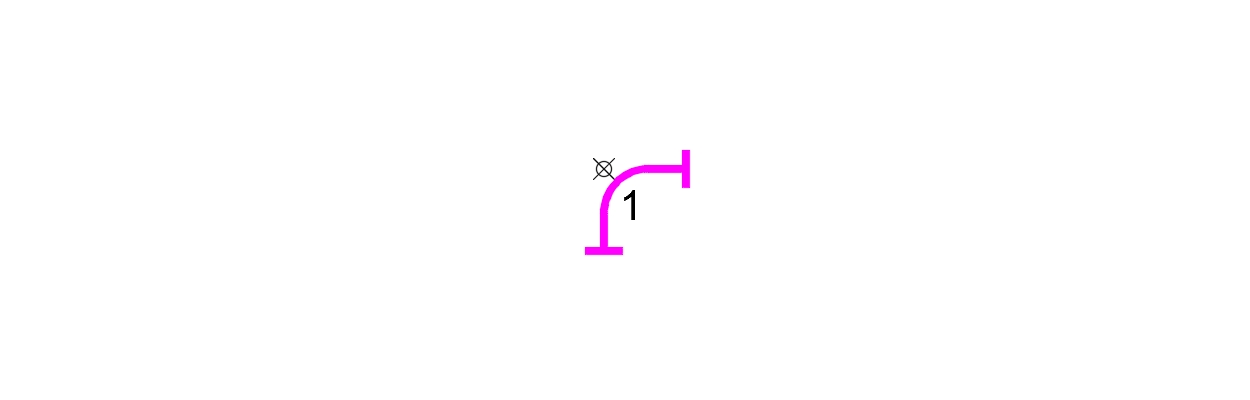

4. Objets ponctuels de sous-sol

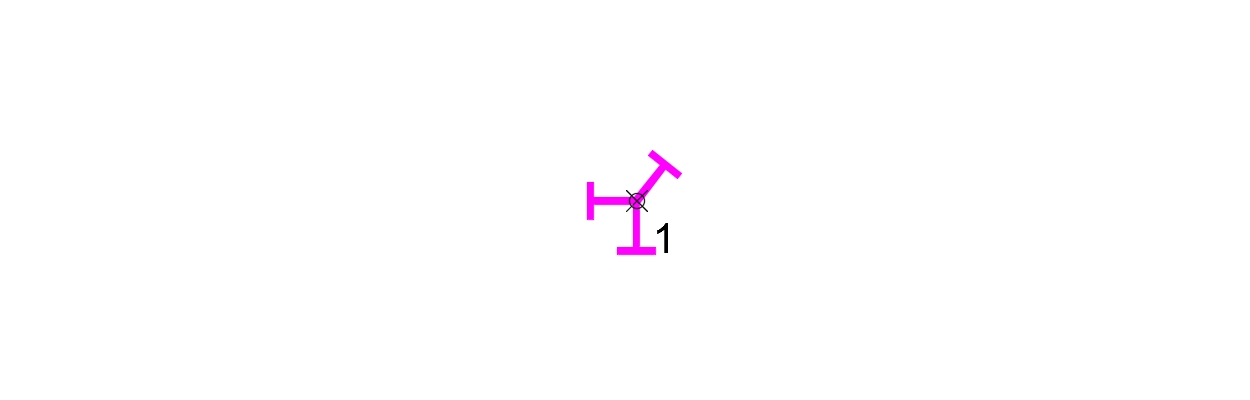

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| EP_0361 | Point fixe | Chauffage | CHAUF_SCT | Non concerné |
 |
| EP_0362 | Chambre de vannes rectangulaire | Chauffage | CHAUF_SCT | Non concerné |
 |
| EP_0363 | Dalle de protection | Chauffage | CHAUF_SCT | Non concerné |
 |
| EP_0364 | Vanne | Chauffage | CHAUF_SCT | Non concerné |
 |
| EP_0365 | Compensateur | Chauffage | CHAUF_SCT | Non concerné |
 |
| EP_0366 | Extrémité de conduite | Chauffage | CHAUF_SCT | Non concerné |
 |
| EP_0367 | Cône de réduction | Chauffage | CHAUF_SCT | Non concerné |
 |
| EP_0368 | Changement de matériau | Chauffage | CHAUF_SCT | Non concerné |
 |
| EP_0369 | Soudure | Chauffage | CHAUF_SCT | Non concerné |
 |
F: famille ÉLECTRICITÉ
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| FL_0381 | Ouvrage annexe | Electricité | ELECT_SCS | HabillageLigne |
 |
| FL_0382 | Ligne aérienne | Electricité | ELECT_SCS | HabillageLigne |
 |

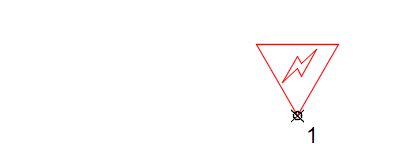

2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| FP_0401 | Poteau électrique | Electricité | ELECT_SCS | AffleurantSymbole |
 |
| FP_0402 | Support de ligne électrique et lampadaire | Electricité | ELECT_SCS | AffleurantSymbole |
 |
| FP_0403 | Support de ligne électrique et télécommunication | Electricité | ELECT_SCS | AffleurantSymbole |
 |
| FP_0404 | Support de ligne électrique, lampadaire et télécommunication | Electricité | ELECT_SCS | AffleurantSymbole |
 |
| FP_0405 | Armoire électrique | Electricité | ELECT_SCS | AffleurantSymbole |
 |

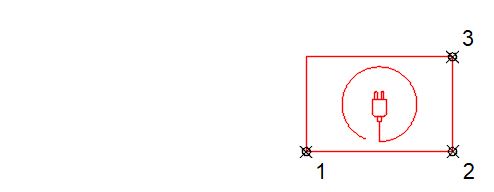

| FP_0406 | Coffret électrique | Electricité | ELECT_SCS | AffleurantSymbole |
 |
| FP_0407 | Pylône de ligne électrique | Electricité | ELECT_SCS | AffleurantSymbole |
 |
| FP_0408 | Transformateur électrique | Electricité | ELECT_SCS | AffleurantSymbole |
 |
| FP_0409 | Chambre électrique | Electricité | ELECT_SCS | AffleurantSymbole |
 |
| FP_0410 | Point de mesure (TN/GST) | Electricité | ELECT_SCI | PointLeve |
 |
| FP_0411 | Altitude supplémentaire | Electricité | ELECT_SCI | PointLeve |
 |
| FP_0412 | Texte information | Electricité | ELECT_SCI | Non concerné |
 |
| FP_0413 | Texte libre | Electricité | ELECT_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| FL_0421 | Câble basse tension | Electricité | ELECT_SCT | Non concerné |
 |
| FL_0422 | Câble basse tension sous fourreau | Electricité | ELECT_SCT | Non concerné |
 |
| FL_0423 | Câble HTA | Electricité | ELECT_SCT | Non concerné |
 |
| FL_0424 | Câble HTA sous fourreau | Electricité | ELECT_SCT | Non concerné |
 |
| FL_0425 | Câble HTA + BT | Electricité | ELECT_SCT | Non concerné |
 |
| FL_0426 | Câble HTA + BT sous fourreau | Electricité | ELECT_SCT | Non concerné |
 |
| FL_0427 | Câble indéfini | Electricité | ELECT_SCT | Non concerné |
 |
| FL_0428 | Câble indéfini sous fourreau | Electricité | ELECT_SCT | Non concerné |
 |
| FL_0429 | Fourreau en attente | Electricité | ELECT_SCT | Non concerné |
 |
4. Objets ponctuels de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| FP_0441 | Boîte de jonction | Electricité | ELECT_SCT | Non concerné |
 |
| FP_0442 | Chambre rectangulaire | Electricité | ELECT_SCT | Non concerné |
 |
| FP_0443 | Chambre circulaire | Electricité | ELECT_SCT | Non concerné |
 |
| FP_0444 | Extrémité de réseau | Electricité | ELECT_SCT | Non concerné |
 |
G: famille ECLAIRAGE PUBLIC
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| GL_0461 | Ouvrage annexe | Eclairage public | ECPUB_SCS | HabillageLigne |
 |
| GL_0462 | Ligne aérienne | Eclairage public | ECPUB_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| GP_0481 | Lampadaire | Eclairage public | ECPUB_SCS | AffleurantSymbole |
 |
| GP_0482 | Lampadaire support feu tricolore | Eclairage public | ECPUB_SCS | AffleurantSymbole |
 |
| GP_0483 | Lampadaire de façade | Eclairage public | ECPUB_SCS | Non concerné |
 |
| GP_0484 | Borne d'éclairage | Eclairage public | ECPUB_SCS | AffleurantSymbole |
 |
| GP_0485 | Regard d'éclairage public | Eclairage public | ECPUB_SCS | AffleurantSymbole |
 |
| GP_0486 | Chambre d'éclairage public | Eclairage public | ECPUB_SCS | AffleurantSymbole |
 |
| GP_0487 | Armoire d'éclairage public | Eclairage public | ECPUB_SCS | AffleurantSymbole |
 |
| GP_0488 | Borne alimentation d'éclairage | Eclairage public | ECPUB_SCS | AffleurantSymbole |
 |
| GP_0489 | Pylône d'éclairage | Eclairage public | ECPUB_SCS | AffleurantSymbole |
 |
| GP_0490 | Point de mesure (TN/GST) | Eclairage public | ECPUB_SCI | PointLeve |
 |
| GP_0491 | Altitude supplémentaire | Eclairage public | ECPUB_SCI | PointLeve |
 |
| GP_0492 | Texte information | Eclairage public | ECPUB_SCI | Non concerné |
 |
| GP_0493 | Texte libre | Eclairage public | ECPUB_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| GL_0501 | Câble BT Eclairage public | Eclairage public | ECPUB_SCT | Non concerné |
 |
| GL_0502 | Câble BT Eclairage public sous fourreau | Eclairage public | ECPUB_SCT | Non concerné |
 |
| GL_0503 | Câble HT Eclairage public | Eclairage public | ECPUB_SCT | Non concerné |
 |
| GL_0504 | Câble HT Eclairage public sous fourreau | Eclairage public | ECPUB_SCT | Non concerné |
 |
| GL_0505 | Fourreau vide Eclairage public | Eclairage public | ECPUB_SCT | Non concerné |
 |
4. Objets ponctuels de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| GP_0521 | Boîte de jonction | Eclairage public | ECPUB_SCT | Non concerné |
 |
| GP_0522 | Chambre rectangulaire | Eclairage public | ECPUB_SCT | Non concerné |
 |
| GP_0523 | Chambre circulaire | Eclairage public | ECPUB_SCT | Non concerné |
 |
| GP_0524 | Extrémité de réseau | Eclairage public | ECPUB_SCT | Non concerné |
 |
H: famille SIGNALISATION VERTICALE
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| HL_0541 | Ouvrage annexe | Signalisation verticale | SIGNV_SCS | AffleurantGeometrique |
 |
| HL_0542 | Ligne aérienne | Signalisation verticale | SIGNV_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| HP_0561 | Support feu tricolore | Signalisation verticale | SIGNV_SCS | AffleurantSymbole |
 |
| HP_0562 | Support de rappel de feu | Signalisation verticale | SIGNV_SCS | AffleurantSymbole |
 |
| HP_0563 | Panneau lumineux | Signalisation verticale | SIGNV_SCS | AffleurantSymbole |
 |
| HP_0564 | Mât de jalonnement | Signalisation verticale | SIGNV_SCS | AffleurantSymbole |
 |
| HP_0565 | Regard de signalisation | Signalisation verticale | SIGNV_SCS | AffleurantSymbole |
 |
| HP_0566 | Chambre de signalisation | Signalisation verticale | SIGNV_SCS | AffleurantSymbole |
 |
| HP_0567 | Armoire de signalisation | Signalisation verticale | SIGNV_SCS | AffleurantSymbole |
 |
| HP_0568 | Caméra de surveillance du trafic | Signalisation verticale | SIGNV_SCS | AffleurantSymbole |
 |
| HP_0569 | Panneau de signalisation | Signalisation verticale | SIGNV_SCS | AffleurantSymbole |
 |
| HP_0570 | Panneau de signalisation double | Signalisation verticale | SIGNV_SCS | AffleurantSymbole |
 |
| HP_0571 | Point de mesure (TN/GST) | Signalisation verticale | SIGNV_SCI | PointLeve |
 |
| HP_0572 | Altitude supplémentaire | Signalisation verticale | SIGNV_SCI | PointLeve |
 |
| HP_0573 | Texte information | Signalisation verticale | SIGNV_SCI | Non concerné |
 |
| HP_0574 | Texte libre | Signalisation verticale | SIGNV_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| HL_0581 | TBT Coordination | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HL_0582 | TBT Coordination sous fourreau | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HL_0583 | Câble BT Signalisation verticale - Alimentation | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HL_0584 | Câble BT Signalisation verticale - Alimentation sous fourreau | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HL_0585 | BT vidéo sous fourreau | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HL_0586 | TBT autre | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HL_0587 | TBT autre sous fourreau | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HL_0588 | Fourreau vide SL | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
4. Objets ponctuels de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| HP_0601 | Boîte de jonction | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HP_0602 | Boucle de détection | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HP_0603 | Chambre de tirage rectangulaire | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HP_0604 | Chambre de tirage circulaire | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HP_0605 | Boucle de détection inclinée | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HP_0606 | Boucle de détection chevron | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
| HP_0607 | Extrémité de conduite | Signalisation verticale | SIGNV_SCT | Non concerné |
 |
I: famille TÉLÉCOMMUNICATION
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| IL_0621 | Ouvrage annexe | Télécommunication | TELEC_SCS | HabillageLigne |
 |
| IL_0622 | Ligne aérienne | Télécommunication | TELEC_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| IP_0641 | Support ligne PTT | Télécommunication | TELEC_SCS | AffleurantSymbole |
 |
| IP_0642 | Citerneau circulaire télécom | Télécommunication | TELEC_SCS | AffleurantSymbole |
 |
| IP_0643 | Borne télécom | Télécommunication | TELEC_SCS | AffleurantSymbole |
 |
| IP_0644 | Citerneau carré télécom | Télécommunication | TELEC_SCS | AffleurantSymbole |
 |
| IP_0645 | Chambre télécom | Télécommunication | TELEC_SCS | AffleurantSymbole |
 |
| IP_0646 | Armoire télécom | Télécommunication | TELEC_SCS | AffleurantSymbole |
 |
| IP_0647 | Cabine téléphonique | Télécommunication | TELEC_SCS | AffleurantSymbole |
 |
| IP_0648 | Aération carrée télécom | Télécommunication | TELEC_SCS | AffleurantSymbole |
 |
| IP_0649 | Aération rectangle télécom | Télécommunication | TELEC_SCS | AffleurantSymbole |
 |
| IP_0650 | Boîte aux lettres | Télécommunication | TELEC_SCS | HabillagePoints |
 |
| IP_0651 | Point de mesure (TN/GST) | Télécommunication | TELEC_SCI | PointLeve |
 |
| IP_0652 | Altitude supplémentaire | Télécommunication | TELEC_SCI | PointLeve |
 |
| IP_0653 | Texte information | Télécommunication | TELEC_SCI | Non concerné |
 |
| IP_0654 | Texte libre | Télécommunication | TELEC_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| IL_0661 | Nappe de foureau télécom | Télécommunication | TELEC_SCT | Non concerné |
 |
| IL_0662 | Câble de transmission longue distance | Télécommunication | TELEC_SCT | Non concerné |
 |
| IL_0663 | Câble télécom Autorité Territoriale Compétente | Télécommunication | TELEC_SCT | Non concerné |
 |
| IL_0664 | Nappe de fourreau télécom Autorité Territoriale Compétente | Télécommunication | TELEC_SCT | Non concerné |
 |
| IL_0665 | Chambre de forme complexe | Télécommunication | TELEC_SCT | Non concerné |
 |
| IL_0666 | Fourreau en attente | Télécommunication | TELEC_SCT | Non concerné |
 |
4. Objets ponctuels de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| IP_0681 | Chambre rectangulaire | Télécommunication | TELEC_SCT | Non concerné |
 |
| IP_0682 | Citerneau circulaire | Télécommunication | TELEC_SCT | Non concerné |
 |
| IP_0683 | Extrémité de conduite | Télécommunication | TELEC_SCT | Non concerné |
 |
J: famille GAZ
1. Objets linéaires de surface
Néant

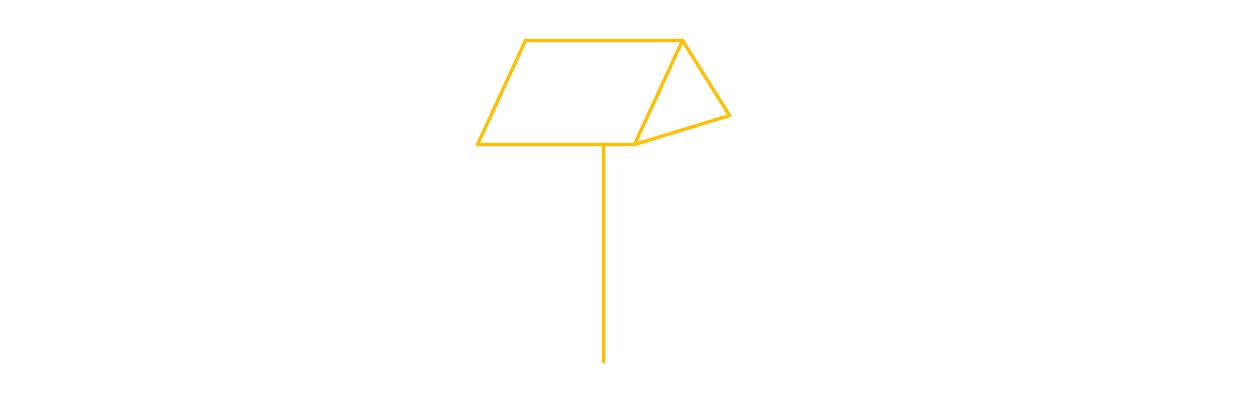

2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| JP_0701 | Vanne d'arrêt gaz | Gaz | GAZFL_SCS | AffleurantSymbole |
 |
| JP_0702 | Borne de gaz | Gaz | GAZFL_SCS | AffleurantSymbole |
 |
| JP_0703 | Coffret gaz | Gaz | GAZFL_SCS | AffleurantSymbole |
 |
| JP_0704 | Coffret mixte gaz/électricité | Gaz | GAZFL_SCS | AffleurantSymbole |
 |
| JP_0705 | Armoire gaz | Gaz | GAZFL_SCS | AffleurantSymbole |
 |
| JP_0706 | Trappe d'accès gaz | Gaz | GAZFL_SCS | AffleurantSymbole |
 |
| JP_0707 | Point de mesure (TN/GST) | Gaz | GAZFL_SCI | PointLeve |
 |
| JP_0708 | Génératrice supérieure de transport à lever | Gaz | GAZFL_SCI | PointLeve |
 |
| JP_0709 | Texte information | Gaz | GAZFL_SCI | Non concerné |
 |
| JP_0710 | Texte libre | Gaz | GAZFL_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| JL_0721 | Conduite de gaz basse pression | Gaz | GAZFL_SCT | Non concerné |
 |
| JL_0722 | Conduite de gaz basse pression sous fourreau | Gaz | GAZFL_SCT | Non concerné |
 |
| JL_0723 | Conduite de gaz moyenne pression | Gaz | GAZFL_SCT | Non concerné |
 |
| JL_0724 | Conduite de gaz moyenne pression sous fourreau | Gaz | GAZFL_SCT | Non concerné |
 |
| JL_0725 | Conduite de gaz pression supérieure (MPC) | Gaz | GAZFL_SCT | Non concerné |
 |
| JL_0726 | Conduite de gaz pression supérieure sous fourreau | Gaz | GAZFL_SCT | Non concerné |
 |
| JL_0727 | Conduite de gaz type indéfini | Gaz | GAZFL_SCT | Non concerné |
 |
| JL_0728 | Conduite de gaz type indéfini sous fourreau | Gaz | GAZFL_SCT | Non concerné |
 |
| JL_0729 | Fourreau en attente | Gaz | GAZFL_SCT | Non concerné |
 |
4. Objets ponctuels de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| JP_0741 | Vanne | Gaz | GAZFL_SCT | Non concerné |
 |
| JP_0742 | Cône de réduction | Gaz | GAZFL_SCT | Non concerné |
 |
| JP_0743 | Chambre rectangulaire | Gaz | GAZFL_SCT | Non concerné |
 |
| JP_0744 | Citerneau circulaire | Gaz | GAZFL_SCT | Non concerné |
 |
| JP_0745 | Citerneau carré | Gaz | GAZFL_SCT | Non concerné |
 |
| JP_0746 | Extrémité de conduite | Gaz | GAZFL_SCT | Non concerné |
 |
| JP_0747 | Changement de matériau | Gaz | GAZFL_SCT | Non concerné |
 |
K: famille INDÉTERMINÉ
1. Objets linéaires de surface
Néant
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| KP_0761 | Plaque circulaire | Indéterminé | INDET_SCS | AffleurantSymbole |
 |
| KP_0762 | Plaque carrée | Indéterminé | INDET_SCS | AffleurantSymbole |
 |
| KP_0763 | Tampon carré | Indéterminé | INDET_SCS | AffleurantSymbole |
 |
| KP_0764 | Plaque | Indéterminé | INDET_SCS | AffleurantSymbole |
 |
| KP_0765 | Coffret | Indéterminé | INDET_SCS | AffleurantSymbole |
 |
| KP_0766 | Armoire | Indéterminé | INDET_SCS | AffleurantSymbole |
 |
| KP_0767 | Tampon multi-réseaux | Indéterminé | INDET_SCS | AffleurantSymbole |
 |
| KP_0768 | Armoire multi-réseaux | Indéterminé | INDET_SCS | AffleurantSymbole |
 |
| KP_0769 | Coffret multi-réseaux (hors gaz+élec) | Indéterminé | INDET_SCS | AffleurantSymbole |
 |
| KP_0770 | Texte libre | Indéterminé | INDET_SCI | HabillageTexte |
 |
3. Objets linéraires de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| KL_0781 | Nappe de câbles indéfinis | Indéterminé | INDET_SCT | Non concerné |
 |
| KL_0782 | Nappe de fourreaux indéfinis | Indéterminé | INDET_SCT | Non concerné |
 |
| KL_0783 | Conduite indéfinie | Indéterminé | INDET_SCT | Non concerné |
 |
| KL_0784 | Caniveau galerie technique | Indéterminé | INDET_SCT | Non concerné |
 |
| KL_0785 | Chambre de forme complexe | Indéterminé | INDET_SCT | Non concerné |
 |
4. Objets ponctuels de sous-sol
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| KP_0801 | Chambre multi-réseaux | Indéterminé | INDET_SCT | Non concerné |
 |

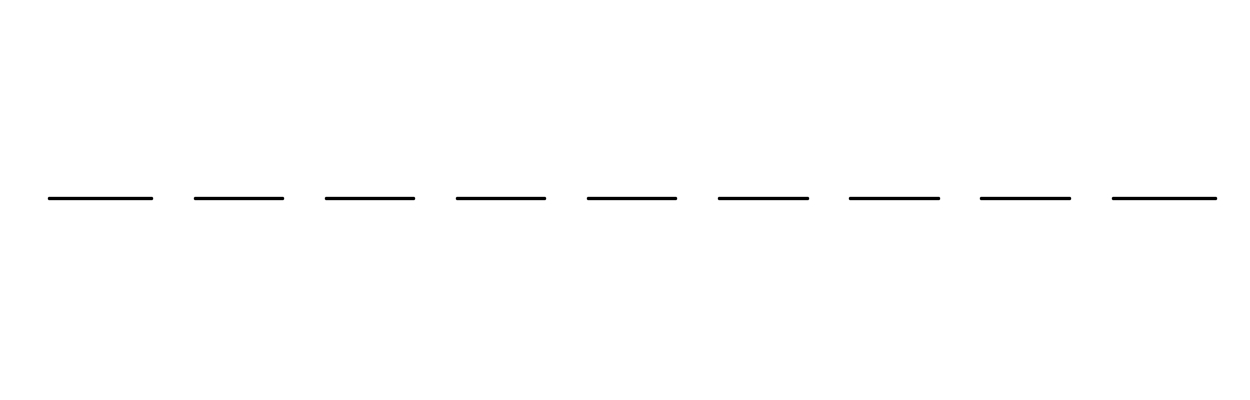

L: famille VOIRIE

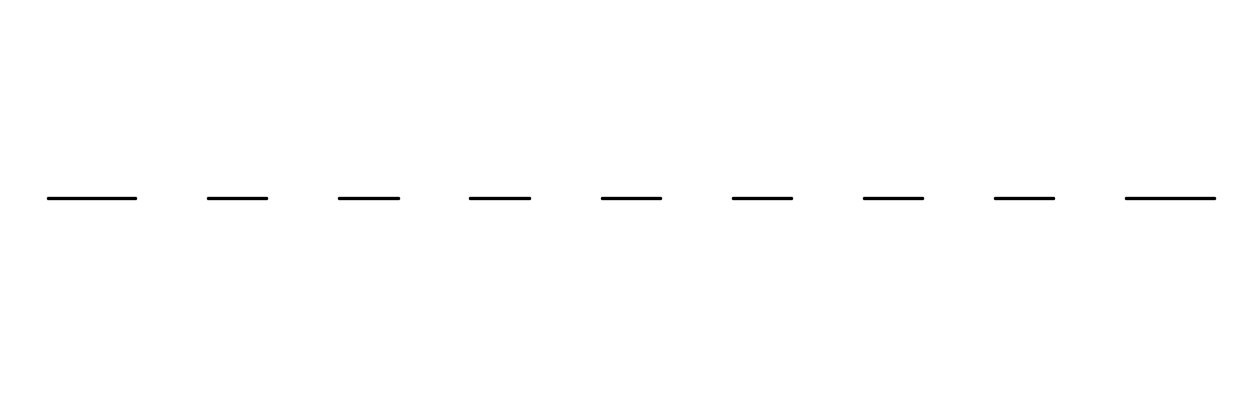

1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| LL_0821 | Ouvrage annexe | Voirie | VOIRI_SCS | LimiteVoirie |
 |
| LL_0822 | Bordure fil d'eau | Voirie | VOIRI_SCS | LimiteVoirie |
 |

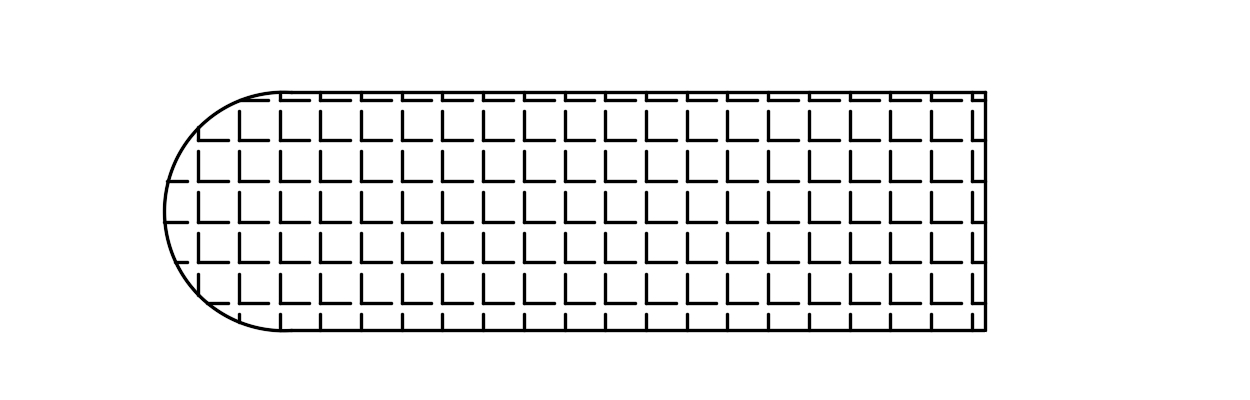

| LL_0823 | Ralentisseur | Voirie | VOIRI_SCS | HabillageEnvellope |
 |

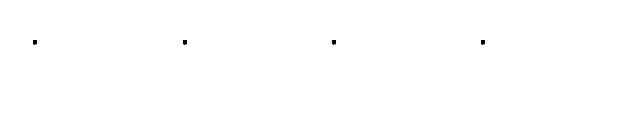

| LL_0824 | Changement de revêtement | Voirie | VOIRI_SCS | LimiteVoirie |
 |
| LL_0825 | Glissière de sécurité | Voirie | VOIRI_SCS | HabillageLigne |
 |
| LL_0826 | Bordurette | Voirie | VOIRI_SCS | LimiteVoirie |
 |
| LL_0827 | Caniveau double pente(Axe) | Voirie | VOIRI_SCS | LimiteVoirie |
 |
| LL_0828 | Bande d'éveil de vigilance | Voirie | VOIRI_SCS | HabillageEnvellope |
 |
| LL_0829 | Bord de chaussée | Voirie | VOIRI_SCS | LimiteVoiriePCRS |
 |
| LL_0830 | Bordure anti-stationnement | Voirie | VOIRI_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| LP_0841 | Surbaissé de trottoir (gauche) | Voirie | VOIRI_SCS | HabillageSymbole |
 |
| LP_0842 | Surbaissé de trottoir (droit) | Voirie | VOIRI_SCS | HabillageSymbole |
 |
| LP_0843 | Borne de voirie <= 0.20 | Voirie | VOIRI_SCS | HabillageSymbole |
 |
| LP_0844 | Borne de voirie > 0.20 | Voirie | VOIRI_SCS | HabillageSymbole |
 |
| LP_0845 | Texte libre | Voirie | VOIRI_SCI | HabillageTexte |
 |

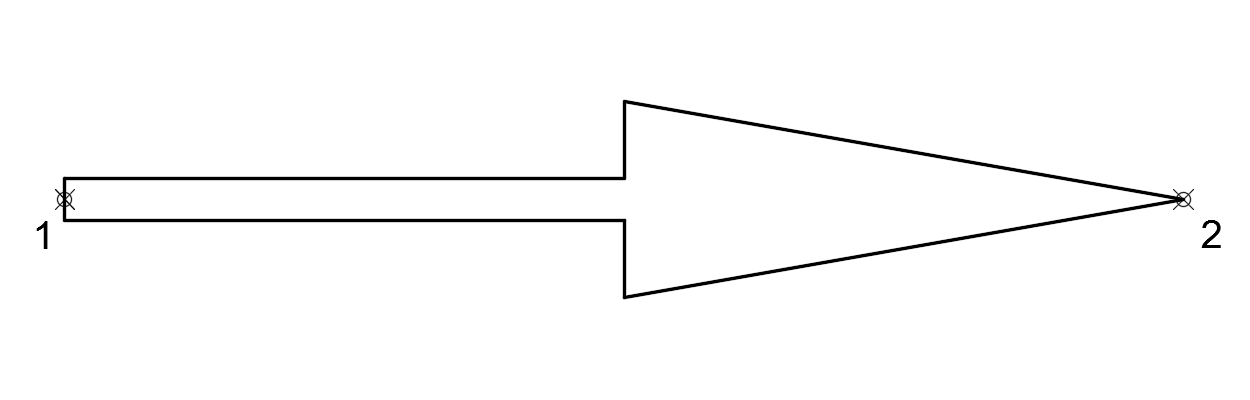

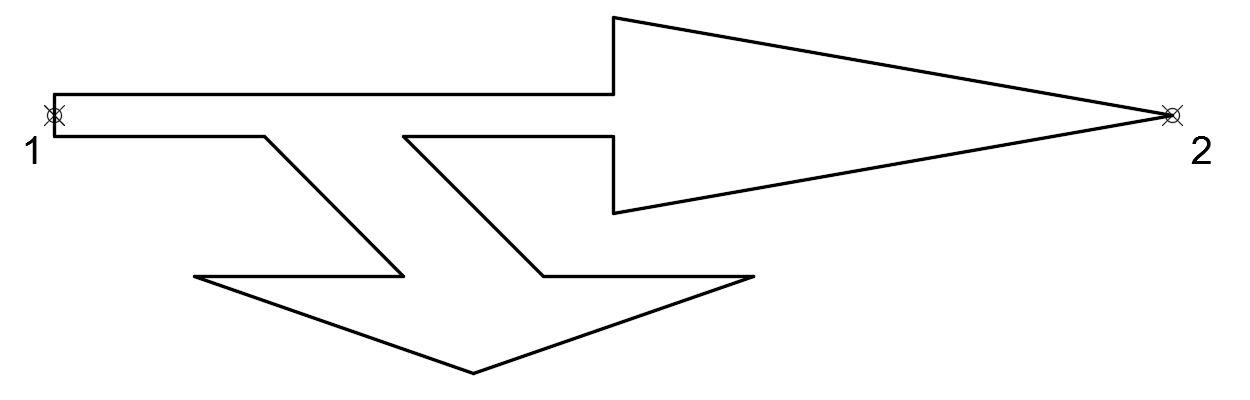

M: famille MARQUAGE AU SOL
1. Objets linéraires de surface

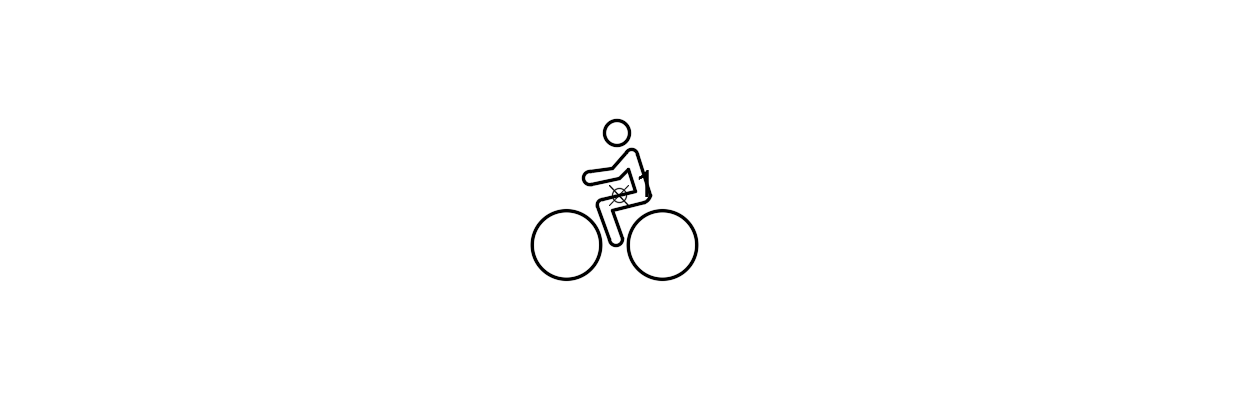

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| ML_0861 | Bande cyclable | Marquage au sol | MARQU_SCS | HabillageLigne |
 |
| ML_0862 | Passage piétons | Marquage au sol | MARQU_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface

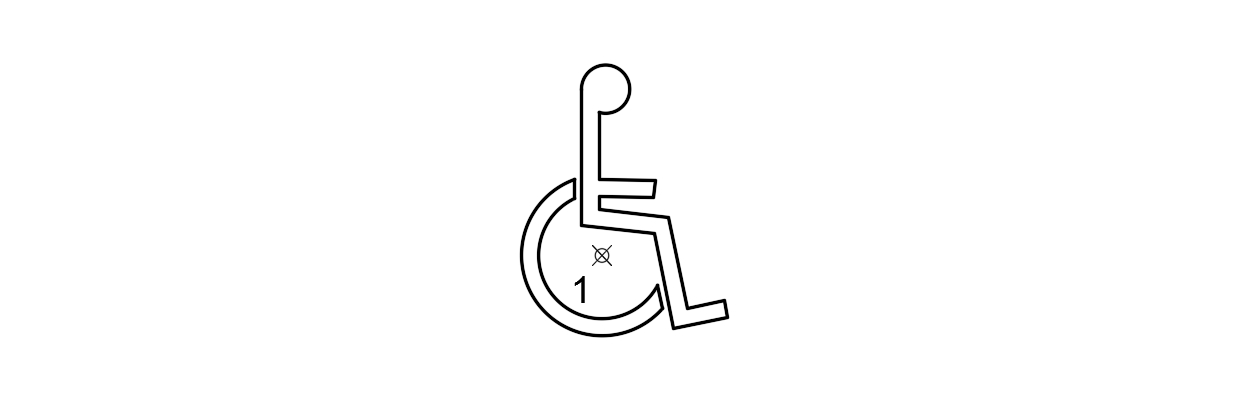

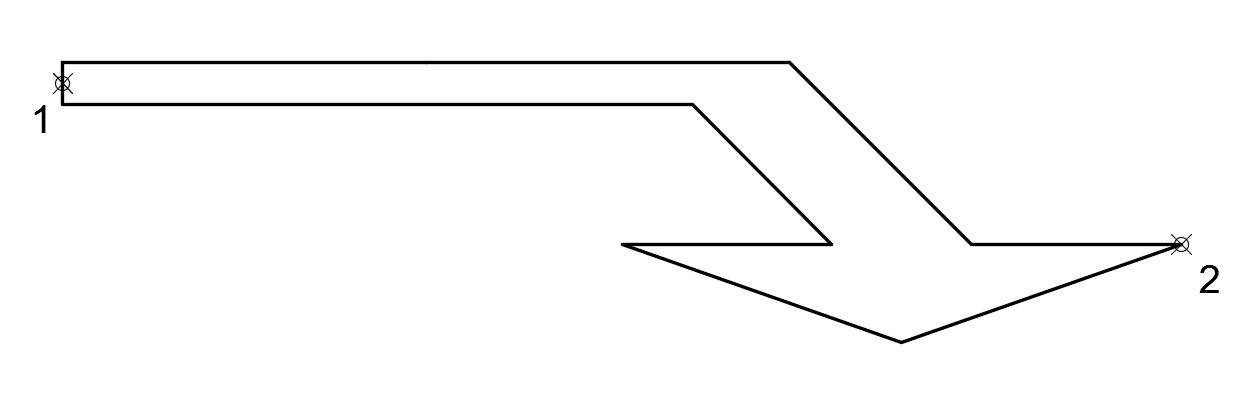

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| MP_0881 | Texte libre | Marquage au sol | MARQU_SCI | HabillageTexte |
 |
N: famille MOBILIER URBAIN
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| NL_0901 | Ouvrage annexe | Mobilier urbain | MOBUR_SCS | HabillageLigne |
 |
| NL_0902 | Rambarde de protection | Mobilier urbain | MOBUR_SCS | HabillageLigne |
 |

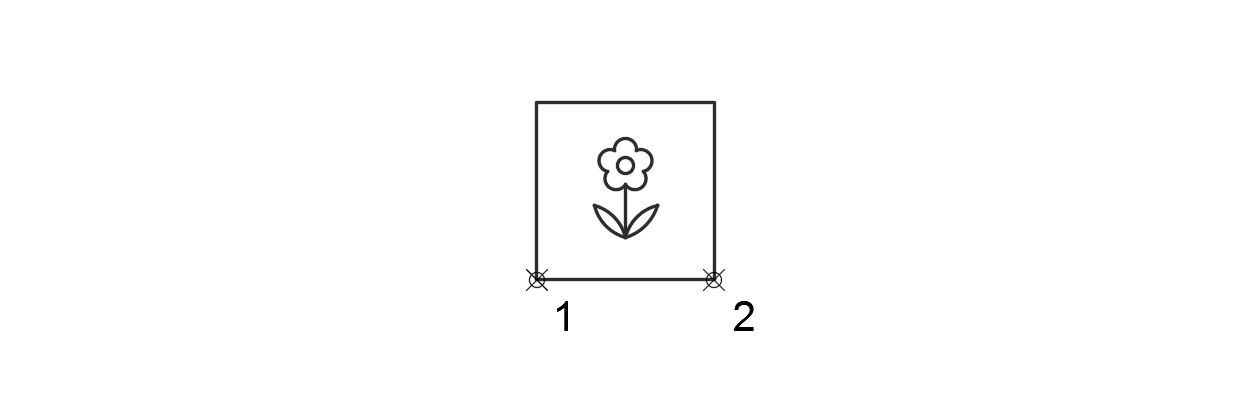

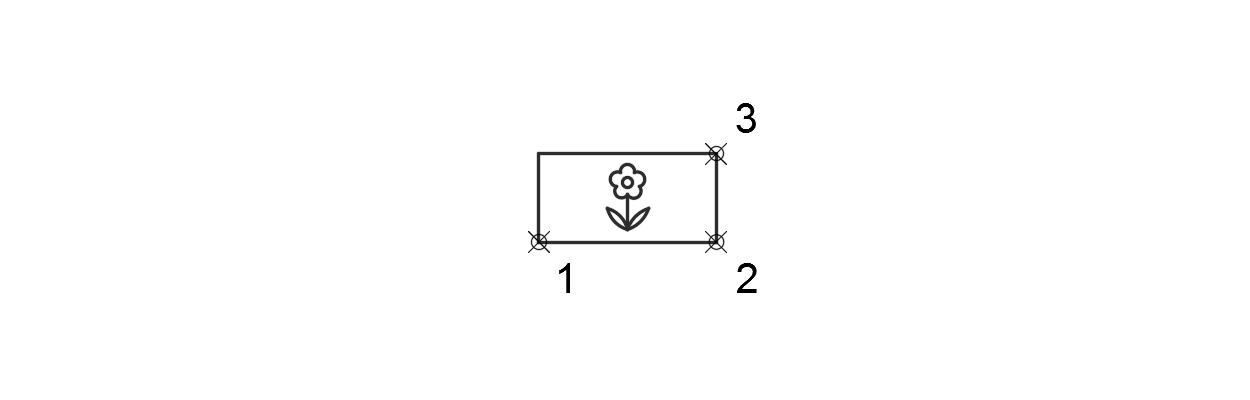

2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| NP_0921 | Banc simple | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0922 | Banc double | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0923 | Conteneur enterré | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |

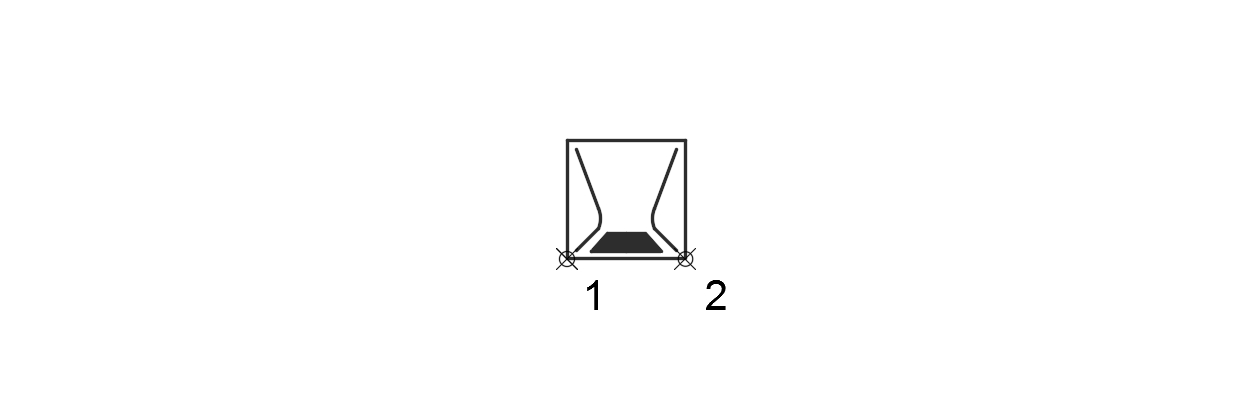

| NP_0924 | Corbeille | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0925 | Horodateur | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0926 | Panneau publicitaire | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0927 | Sanisettes | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0928 | Parc à vélos | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0929 | Barrière de limitation d'accès | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0930 | Parc à vélos locatifs | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0931 | Borne de voirie escamotable | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0932 | Potelet de voirie amovible | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0933 | Potelet bois | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0934 | Borne de contrôle d'accès | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0935 | Massif ou socle carré | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0936 | Massif ou socle | Mobilier urbain | MOBUR_SCS | HabillageSymbole |
 |
| NP_0937 | Texte libre | Mobilier urbain | MOBUR_SCI | HabillageTexte |
 |
O: famille NIVELLEMENT
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| OL_0941 | Ouvrage annexe | Nivellement | NIVEL_SCS | HabillageLigne |
 |
| OL_0942 | Pied de talus | Nivellement | NIVEL_SCS | HabillageLigne |
 |
| OL_0943 | Haut de talus | Nivellement | NIVEL_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| OP_0961 | Piézomètre | Nivellement | NIVEL_SCS | HabillageSymbole |
 |
| OP_0962 | Sondage | Nivellement | NIVEL_SCS | HabillageSymbole |
 |
| OP_0963 | Texte libre | Nivellement | NIVEL_SCI | HabillageTexte |
 |
P: famille VOIE FERRÉE
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| PL_0981 | Ouvrage annexe | Voie ferrée | VOIEF_SCS | HabillageLigne |
 |
| PL_0982 | Voie levée rail par rail | Voie ferrée | VOIEF_SCS | Rail |
 |
| PL_0983 | Voie levée en axe | Voie ferrée | VOIEF_SCS | Rail |
 |
| PL_0984 | Caniveau câbles | Voie ferrée | VOIEF_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| PP_1001 | Barrière passage à niveau | Voie ferrée | VOIEF_SCS | HabillageSymbole |
 |
| PP_1002 | Texte libre | Voie ferrée | VOIEF_SCI | HabillageTexte |
 |
Q: famille TRANSPORT
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| QL_1021 | Ouvrage annexe | Transport | TRANS_SCS | HabillageLigne |
 |
| QL_1022 | Tablier viaduc passerelle | Transport | TRANS_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| QP_1041 | Abri bus | Transport | TRANS_SCS | HabillageSymbole |
 |
| QP_1042 | Distributeur de tickets | Transport | TRANS_SCS | AffleurantSymbole |
 |
| QP_1043 | Poteau d'arrêt de bus | Transport | TRANS_SCS | AffleurantSymbole |
 |
| QP_1044 | Aération carrée | Transport | TRANS_SCS | AffleurantSymbole |
 |
| QP_1045 | Aération rectangle | Transport | TRANS_SCS | AffleurantSymbole |
 |
| QP_1046 | Trappe carrée transport urbain | Transport | TRANS_SCS | AffleurantSymbole |
 |
| QP_1047 | Trappe rectangulaire transport urbain | Transport | TRANS_SCS | AffleurantSymbole |
 |
| QP_1048 | Point de mesure (TN/GST) | Transport | TRANS_SCI | PointLeve |
 |
| QP_1049 | Génératrice supérieure de transport à lever | Transport | TRANS_SCI | PointLeve |
 |
| QP_1050 | Texte information | Transport | TRANS_SCI | Non concerné |
 |
| QP_1051 | Texte libre | Transport | TRANS_SCI | HabillageTexte |
 |
R: famille BÂTI
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| RL_1101 | Ouvrage annexe | Bâti | BATIM_SCS | AffleurantGeometrique |
 |
| RL_1102 | Surplomb bâti | Bâti | BATIM_SCS | ProeminenceBati |
 |
| RL_1103 | Balcon | Bâti | BATIM_SCS | ProemeinenceBati |
 |
| RL_1104 | Façade bâtiment | Bâti | BATIM_SCS | Facade |
 |
| RL_1105 | Bâtiment | Bâti | BATIM_SCS | Facade |
 |
| RL_1106 | Bâtiment léger | Bâti | BATIM_SCS | Facade |
 |
| RL_1107 | Hachure bâtiment | Bâti | BATIH_SCS | HabillageEnveloppe |
 |
| RL_1108 | Croisillon bâtiment léger | Bâti | BATIH_SCS | HabillageEnveloppe |
 |
| RL_1109 | Rampe d'accès | Bâti | BATIM_SCS | MarcheEscalier |
 |
| RL_1110 | Escalier complexe | Bâti | BATIM_SCS | MarcheEscalier |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| RP_1121 | Seuil de porte | Bâti | BATIM_SCS | Seuil |
 |
| RP_1122 | Seuil de garage | Bâti | BATIM_SCS | Seuil |
 |
| RP_1123 | Soupirail | Bâti | BATIM_SCS | Seuil |
 |
| RP_1124 | Escalier | Bâti | BATIM_SCS | MarcheEscalier |
 |
| RP_1125 | Pilier circulaire bâti | Bâti | BATIM_SCS | PilierRegulier |
 |
| RP_1126 | Pilier carré bâti | Bâti | BATIM_SCS | PilierRegulier |
 |
| RP_1127 | Pilier rectangle bâti | Bâti | BATIM_SCS | PilierRegulier |
 |
| RP_1128 | Ventilation carrée | Bâti | BATIM_SCS | AffleurantSymbole |
 |
| RP_1129 | Ventilation rectangle | Bâti | BATIM_SCS | AffleurantSymbole |
 |
| RP_1130 | Texte libre | Bâti | BATIM_SCI | HabillageTexte |
 |
S: famille CLÔTURE
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| SL_1141 | Ouvrage annexe | Clôture | CLOTU_SCS | HabillageLigne |
 |
| SL_1142 | Clôture légère levée par le coté | Clôture | CLOTU_SCS | Mur |
 |
| SL_1143 | Mur de plaques | Clôture | CLOTU_SCS | Mur |
 |
| SL_1144 | Mur h>1.10m | Clôture | CLOTU_SCS | Mur |
 |
| SL_1145 | Mur de soutènement | Clôture | CLOTU_SCS | Mur |
 |
| SL_1146 | Mur h<1.10m | Clôture | CLOTU_SCS | Mur |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| SP_1161 | Portail - portillon | Clôture | CLOTU_SCS | Seuil |
 |
| SP_1162 | Pilier carré clôture | Clôture | CLOTU_SCS | PilierRegulier |
 |
| SP_1163 | Pilier rectangulaire clôture | Clôture | CLOTU_SCS | PilierRegulier |
 |
| SP_1164 | Pilier circulaire clôture | Clôture | CLOTU_SCS | PilierRegulier |
 |
| SP_1165 | Texte libre | Clôture | CLOTU_SCI | HabillageTexte |
 |
T: famille JARDIN

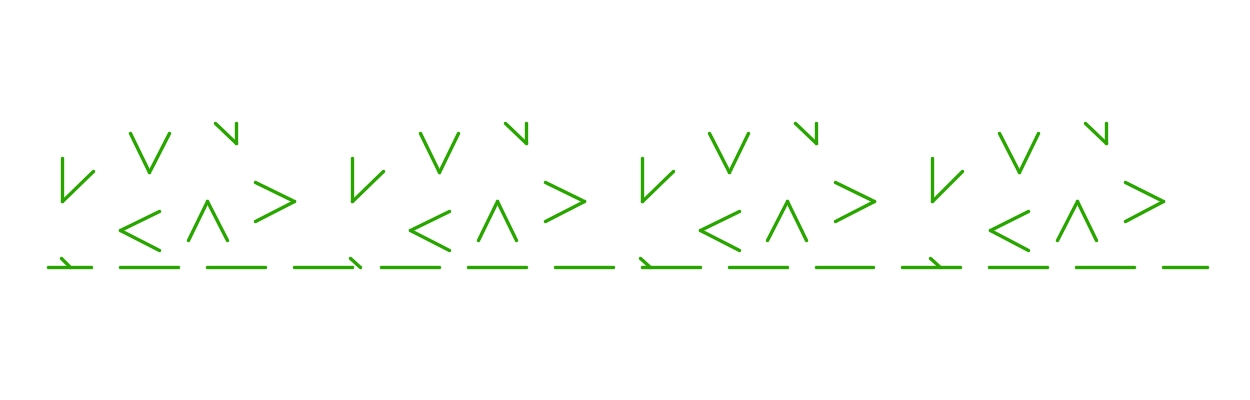

1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| TL_1181 | Bord d'allée | Jardin | JARDI_SCS | HabillageLigne |
 |
| TL_1182 | Limite pelouse-massif | Jardin | JARDI_SCS | HabillageLigne |
 |
| TL_1183 | Haie | Jardin | JARDI_SCS | HabillageLigne |
 |

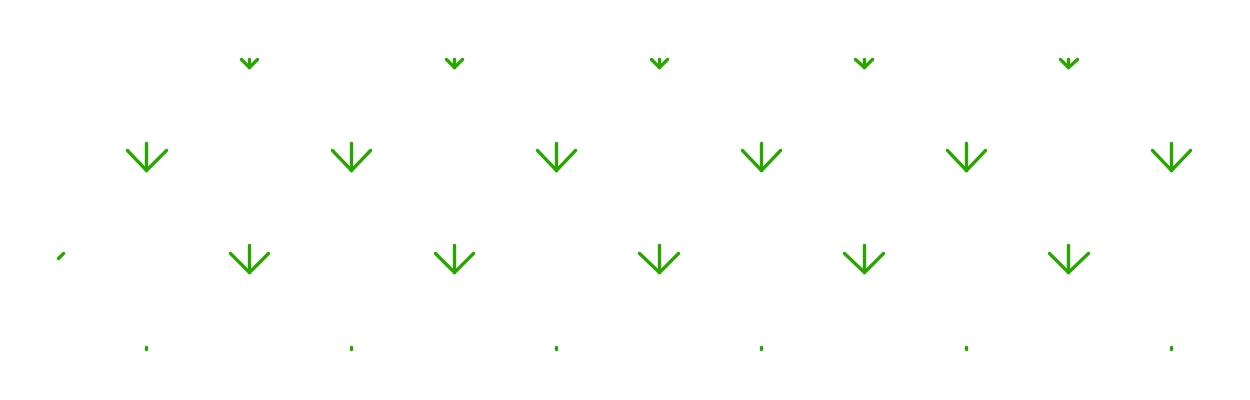

| TL_1184 | Zone boisée | Jardin | JARDI_SCS | HabillageLigne |
 |
| TL_1185 | Aire de jeux | Jardin | JARDI_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| TP_1201 | Souche | Jardin | JARDI_SCS | Non concerné |
 |
| TP_1202 | Arbre d'alignement | Jardin | JARDI_SCS | Arbre |
 |
| TP_1203 | Arbre d'ornement | Jardin | JARDI_SCS | Arbre |
 |
| TP_1204 | Arbre cépée | Jardin | JARDI_SCS | Arbre |
 |

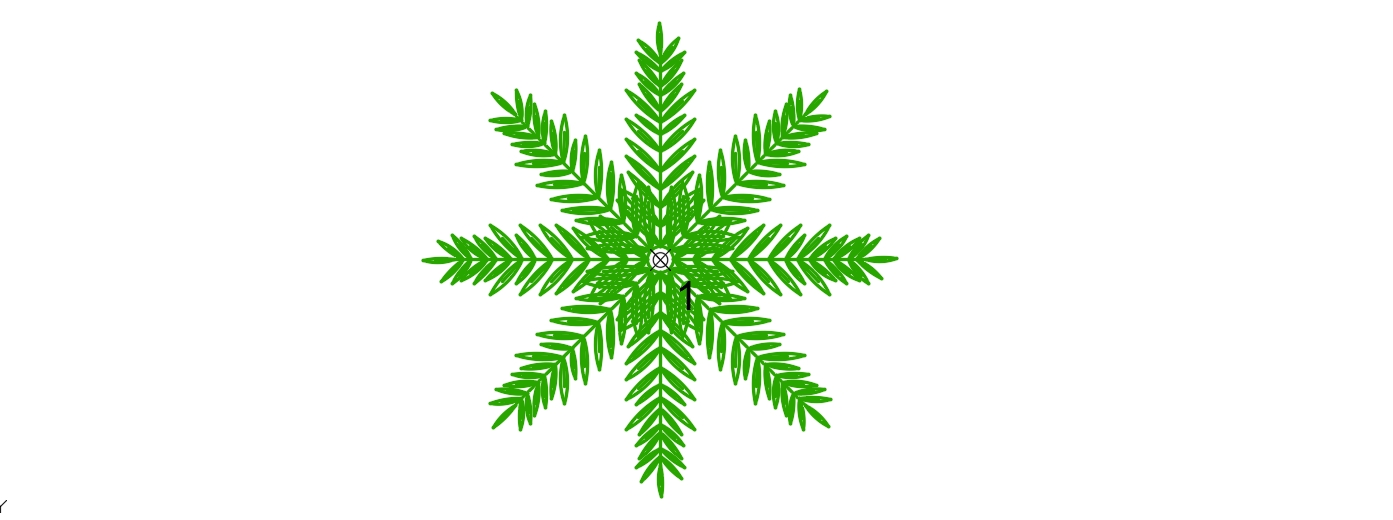

| TP_1205 | Conifère | Jardin | JARDI_SCS | Arbre |
 |
| TP_1206 | Jeu simple | Jardin | JARDI_SCS | HabillageSymbole |
 |
| TP_1207 | Aire de jeux | Jardin | JARDI_SCS | HabillageSymbole |
 |
| TP_1208 | Jardinière | Jardin | JARDI_SCS | HabillageSymbole |
 |

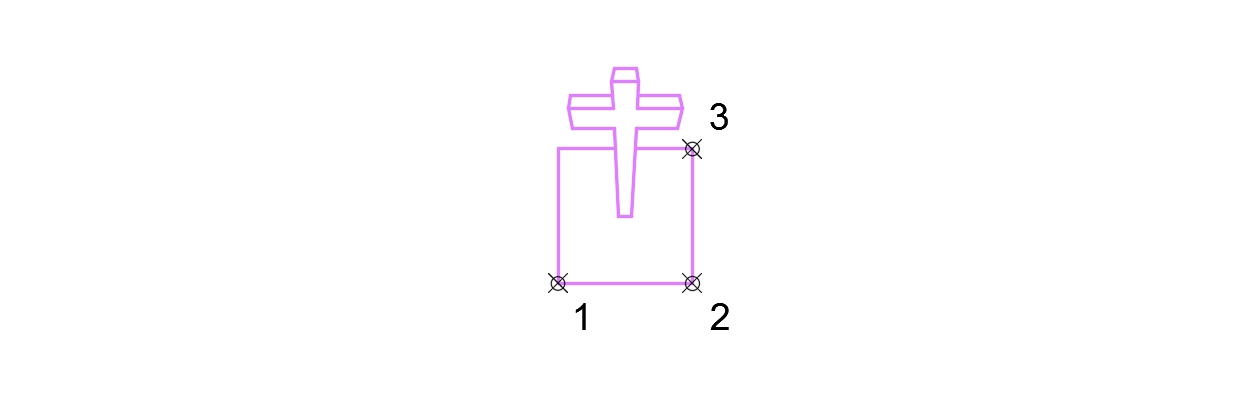

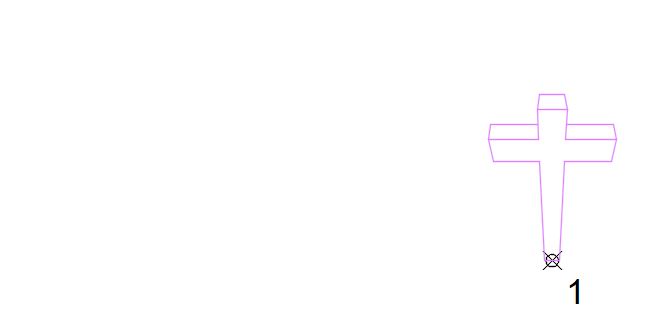

| TP_1209 | Tombe | Jardin | JARDI_SCS | HabillageSymbole |
 |
| TP_1210 | Texte libre | Jardin | JARDI_SCI | HabillageTexte |
 |
U: famille AMÉNAGEMENT SPORTIF
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| UL_1221 | Ouvrage annexe | Aménagement sportif | AMENA_SCS | HabillageLigne |
 |
| UL_1222 | Marquage au sol | Aménagement sportif | AMENA_SCS | HabillageLigne |
 |
| UL_1223 | Lice de protection | Aménagement sportif | AMENA_SCS | HAbillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| UP_1241 | Texte libre | Aménagement sportif | AMENA_SCI | HabillageTexte |
 |

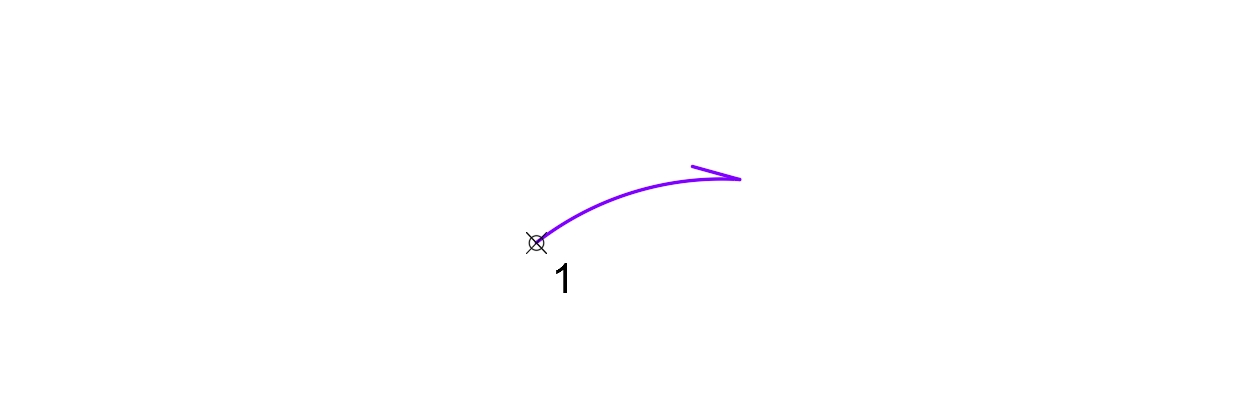

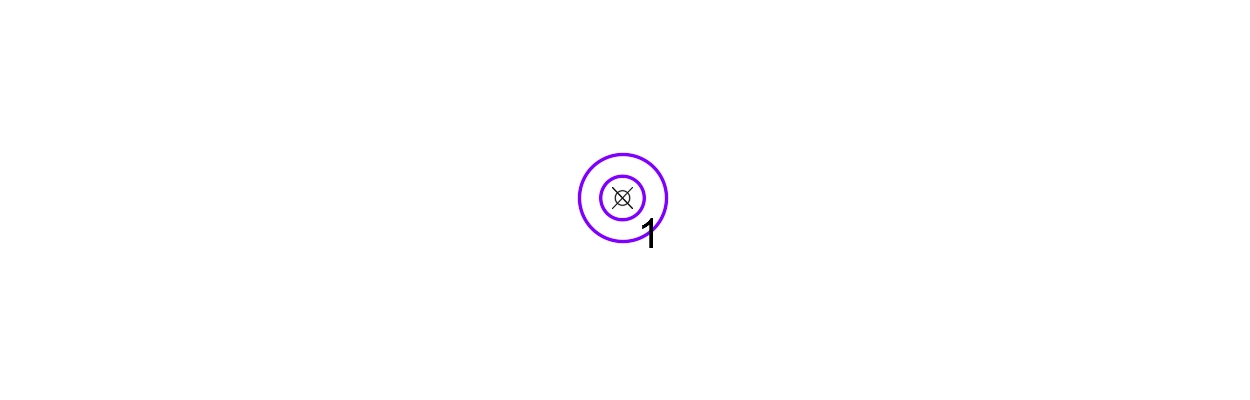

V: famille PROPRIÉTÉ

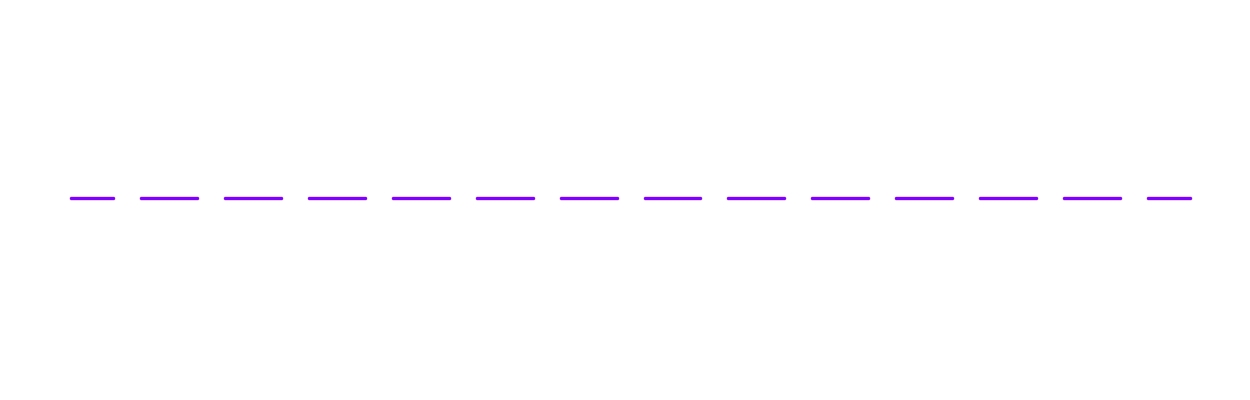

1. Objets linéraires de surface

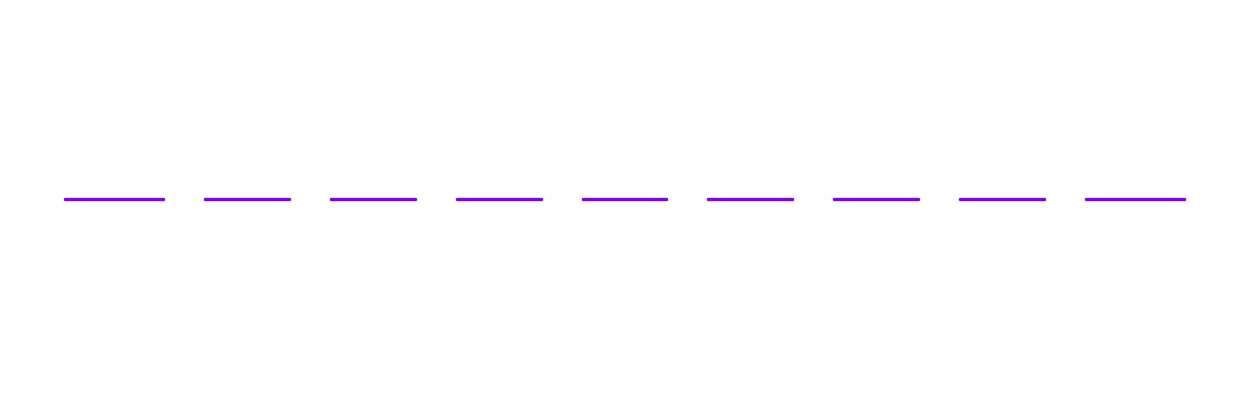

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| VL_1261 | Jonction entre bornes | Propriété | PROPR_SCS | HabillageLigne |
 |
| VL_1262 | Ligne de cotation | Propriété | PROPR_SCS | HabillageLigne |
 |
| VL_1263 | Ligne de cotation | Propriété | PROPR_SCS | HabillageLigne |
 |
| VL_1264 | Limite de zone aedificandi | Propriété | PROPR_SCS | HabillageLigne |
 |
W: famille HYDROGRAPHIE
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| WL_1301 | Ouvrage annexe | Hydrographie | HYDRO_SCS | HabillageLigne |
 |
| WL_1302 | Cours d'eau avec quai | Hydrographie | HYDRO_SCS | QuaiFluvioMaritime |
 |
| WL_1303 | Cours d'eau sans quai | Hydrographie | HYDRO_SCS | HabillageLigne |
 |
| WL_1304 | Fontaine, Bassin | Hydrographie | HYDRO_SCS | HabillageLigne |
 |
| WL_1305 | Rive maçonnée | Hydrographie | HYDRO_SCS | HabillageLigne |
 |
| WL_1306 | Palplanche | Hydrographie | HYDRO_SCS | HabillageLigne |
 |
| WL_1307 | Palplanche couronnée | Hydrographie | HYDRO_SCS | HabillageLigne |
 |
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| WP_1321 | Texte libre | Hydrographie | HYDRO_SCI | HabillageTexte |
 |
X: famille OUVRAGE MARITIME
1. Objets linéraires de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| XL_1341 | Ouvrage annexe | Ouvrage maritime | OUVRA_SCS | HabillageLigne |
 |
| XL_1342 | Cale | Ouvrage maritime | OUVRA_SCS | QuaiFluvioMaritime |
 |
| XL_1343 | Digue | Ouvrage maritime | OUVRA_SCS | QuaiFluvioMaritime |
 |
| XL_1344 | Estacade | Ouvrage maritime | OUVRA_SCS | QuaiFluvioMaritime |
 |
| XL_1345 | Môle | Ouvrage maritime | OUVRA_SCS | QuaiFluvioMaritime |
 |
| XL_1346 | Rideau de palplanches | Ouvrage maritime | OUVRA_SCS | HabillageLigne |
 |
| XL_1347 | Bord de quai | Ouvrage maritime | OUVRA_SCS | QuaiFluvioMaritime |
 |

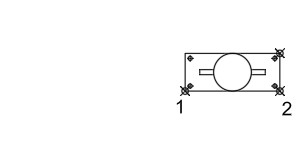

2. Objets ponctuels de surface

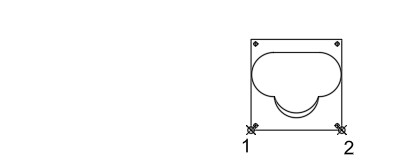

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| XP_1361 | Echelle d'accès | Ouvrage maritime | OUVRA_SCS | HabillageSymbole |
 |
| XP_1362 | Bouée | Ouvrage maritime | OUVRA_SCS | HabillageSymbole |
 |
| XP_1363 | Anneau d'amarrage | Ouvrage maritime | OUVRA_SCS | HabillageSymbole |
 |

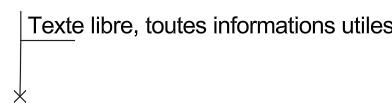

| XP_1364 | Texte libre | Ouvrage maritime | OUVRA_SCI | HabillageTexte |
 |
Y: famille SIGT
1. Objets linéaires de surface
Néant

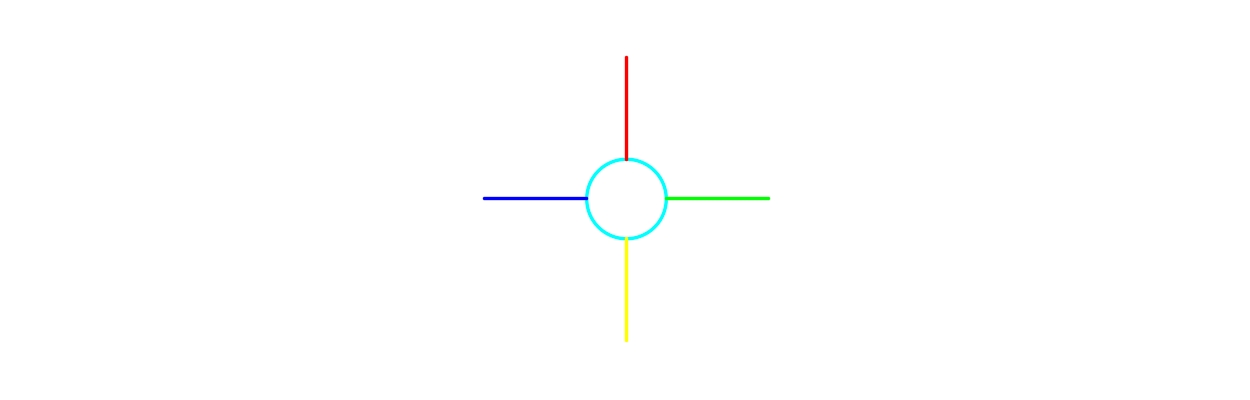

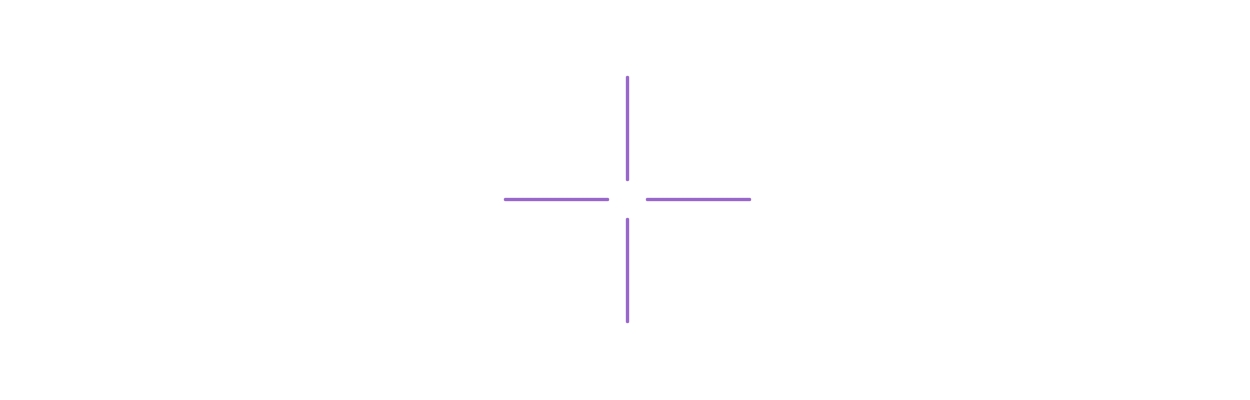

2. Objets ponctuels de surface

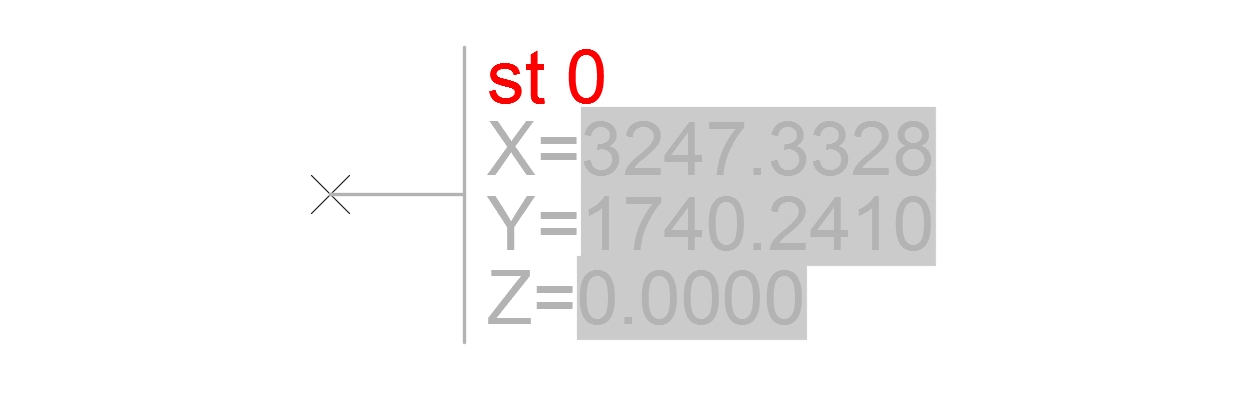

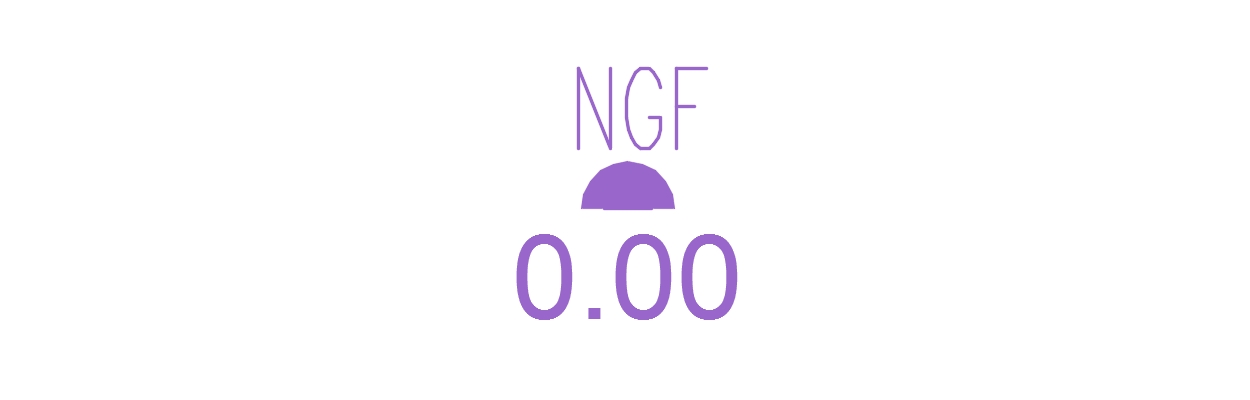

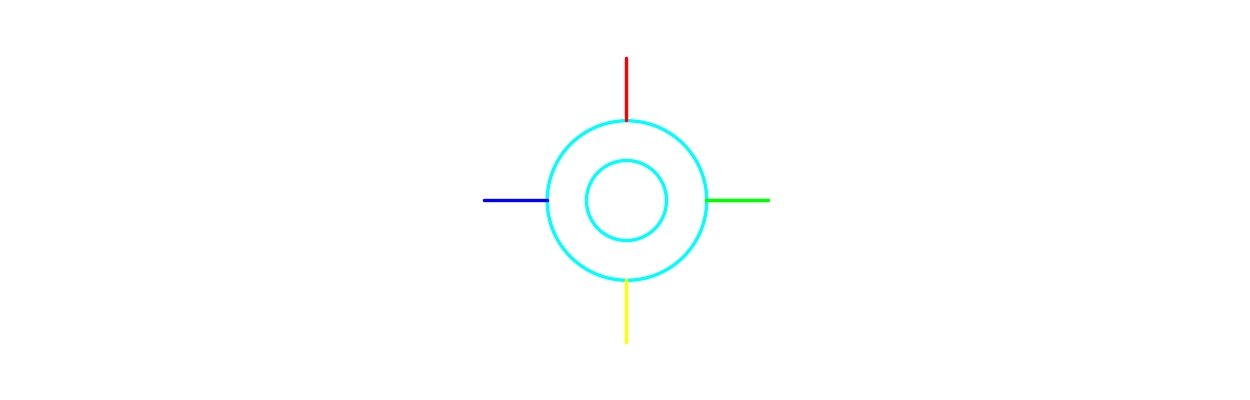

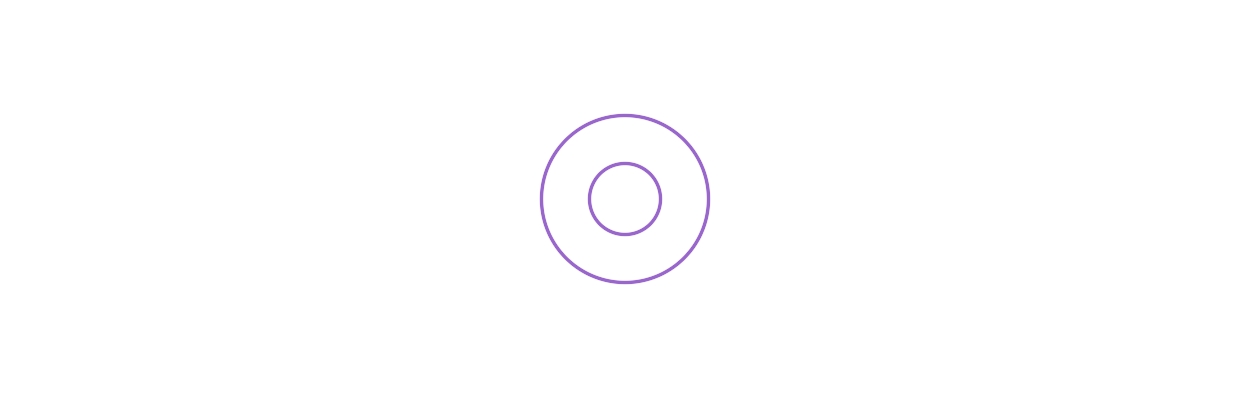

| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| YP_1521 | Point topo | SIGT | SIGTO_SCI, SIGTA_SCI, SIGTM_SCI | PointLeve |
 |
Y: famille HABILLAGE
1. Objets linéaires de surface
Néant
2. Objets ponctuels de surface
| ID | Nature | Famille | Calques | PCRS | Image |
|---|---|---|---|---|---|
| ZP_1561 | X carroyage | Habillage | CARTO_SCI | Non concerné |
 |
| ZP_1562 | Y carroyage | Habillage | CARTO_SCI | Non concerné |
 |
| ZP_1563 | Flèche Nord | Habillage | HABIL_SCI | Non concerné |
 |
| ZP_1564 | Texte libre | Habillage | HABIL_SCI | HabillageTexte |
 |
| ZP_1565 | Noms des rues | Habillage | HABIL_SCI | HabillageTexte |
 |
La nomenclature des objets du standard est disponible au format pdf et docx et elle est fournit avec un fichier gabarit modèle DWG.
